网页位置:首页>>胀紧连接套>> Z3型胀紧联结套

  Z3型胀紧套

  特性: Z3型胀紧内外锥环用内六角螺栓拧紧,能传递较大载荷,并且一个锥环上有拆卸螺纹孔;Z3型结合面较长,对中性好,适用于旋转精度要求较高和传递大载荷的场合。

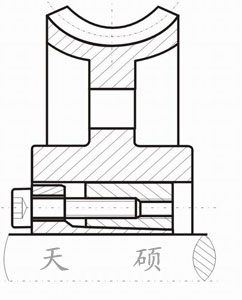

安装参考范例

Z3型胀紧套

   标记示例:胀紧联接套
   内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

Z3型胀紧套
Z3型胀紧套


Z3型锁紧联结盘的基本尺寸 (按JB/T 7934-1999生产)

Z3型胀紧套

注:Z 3 型 胀紧联结套 螺钉的机械性能等级为12.9级。
