胀紧套（又称胀紧联结套，锁紧盘等）是一种无键连接装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀紧套和机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向或二者的复合载荷。胀紧套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于风力发电、重型机械、轻工机械、食品机械、包装机械、纺织机械、印刷机械、数控机床、自动化设备等领域。
风电用锁紧盘是我公司根据国家新能源产业规划要求，大力发展清洁能源发电设备的背景下为风力发电增速机而开发的专用锁紧盘。锁紧盘安装于齿轮箱输入轴套外圈上，通过其产生的抱紧力将处于齿轮箱输入轴套内部的主轴同齿轮箱空心轴套刚性地连结为一体。该锁键盘传递扭矩大于其他设备用锁紧盘，可无故障安全使用寿命不低于20年，安装拆卸10次仍能满足设计要求。不但能满足超负荷的承载能力，而且在拆卸中自动松开。成功解决了超负荷承载能力、安装和拆卸的三大难题。

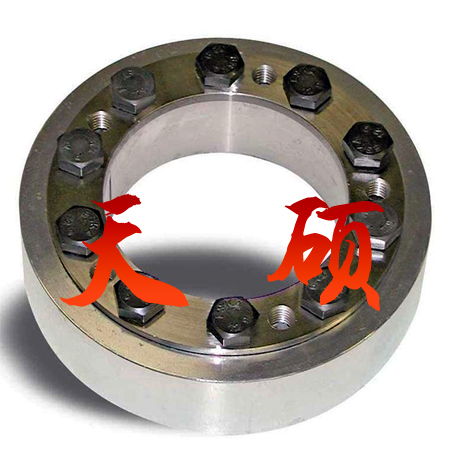

特性：Z10型胀紧套适用于轴和轴套之间的无键联结装置可从外部对轴套施加夹紧力,使轴与轴套之间形成机械压缩配合,而传递扭矩,胀套本身不传递任何力矩及负载,容易安装、拆卸.
标记示例：
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

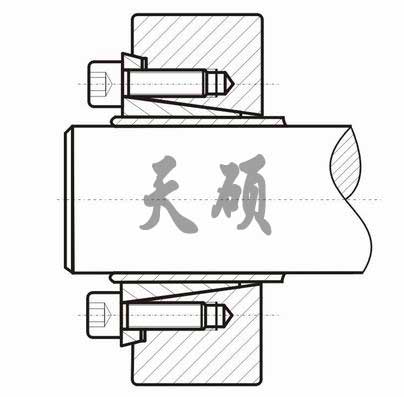

安装参考范例
|
