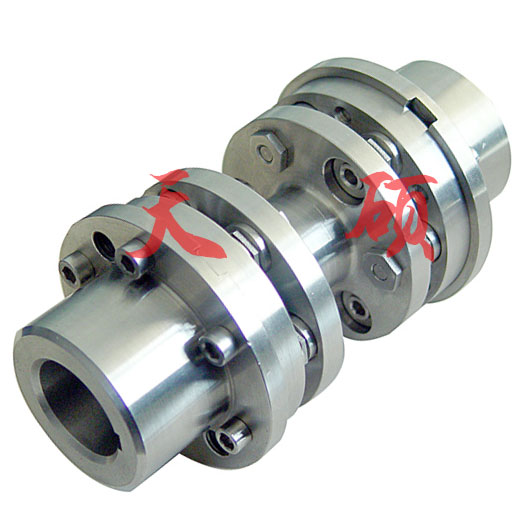

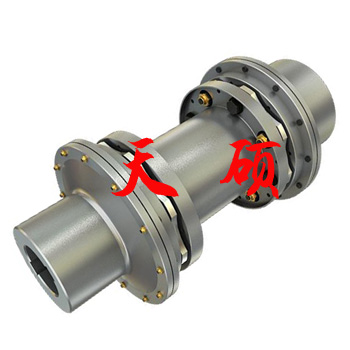

	TBG系列高速膜片联轴器				TBR系列高速膜片联轴器

高速膜片联轴器适用范围：适用于电机,气轮机,燃气轮机,膨胀机,旋转发动机,鼓风机,发电机,试验机,高速泵等高速机组特别适用于离心机,透平压缩机,船舶推进器等动力传递.

高速膜片联轴器结构使其左右重心最大限度地靠近两侧机组的支撑轴承,对转子轴头的附加弯矩小,利于高速平稳运转。中间节止口连接,整体装拆,整个联轴器即使多次装拆亦保持永久的对中和动平衡。两挠性体(膜片)之间距离大,联轴器吸收机组不对中能力强。 高速膜片联轴器,其挠性元件采用AISI301或镍合金刚,抗拉强度达到150-170kgf,按每分钟1万转计算,其疲劳寿命可达20年,其它部件采用AIS4140或相当的高强度轻质合金,因此,该联轴器具有重量轻,轴向刚度,扭转强度等力学性能优良,可保护机组输出轴,延长机组使用寿命等显著特点.

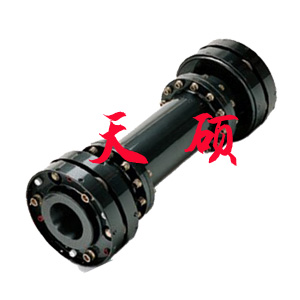

其它系列高速膜片联轴器

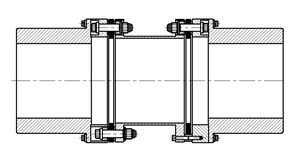

根据客户需要我们又将现有的型式进行了拓展来满足客户的需求，下面是结构简图：

设计轴头端面设计尺寸较小时，我们一般采用TBS型联轴器，但是如果单膜片联轴器满足不了设计需要时我们应该采用TBM型联轴器。TBM型联轴器有双膜片结构，能够同时具有TBL型联轴器的吸收能力。

TBM型                                      TBS型

设计转速小于3000rpm，TBL轴头包容能力较小时可以选用TBP型联轴器。设计转速大于3000rpm，TBL轴头包容能力较小时可以选用TBF型联轴器。TBF型联轴器采用了止口配合，有很好的同轴度，能够适应高转速。

                TBP型                                       TBF型

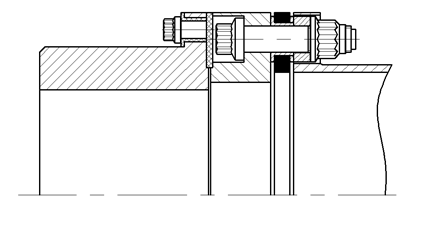

设计遇到可燃气体时通常需要做绝缘处理，TBE型联轴器可以解决这个问题，绝缘板能够很好的起到绝缘的作用。

                                    TBE型

拓展产品若有需要可垂询天硕联轴器技术部，进行非标产品设计。

有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
