TBG系列高速膜片联轴器

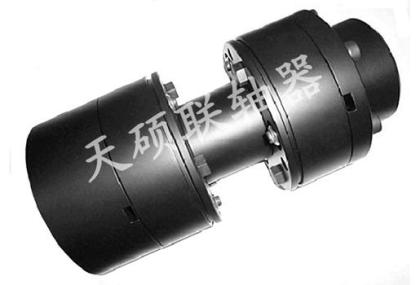

高速膜片联轴器

高速膜片联轴器



联轴器型号

功率/转速

(Kw/rpm)

公称扭矩

(KNm)

峰值扭矩

(KNm)

最大许用转速

(r/min)

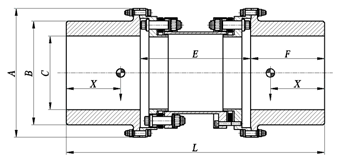

A

(mm)

B

(mm)

C(mm)max

E(mm)

F

(mm)

L(mm)

TBG6115

0.072

0.68

2.4

32000

146

98

70

110

75

260

TBG6135

0.16

1.52

3.3

28000

165

119

85

110

90

290

TBG6152

0.22

2.1

6.1

25000

187

140

100

120

105

330

TBG6175

0.39

3.7

10.8

23000

215

162

115

130

120

370

TBG6196

0.49

4.6

12.4

21000

238

182

130

160

140

440

TBG6210

0.54

5.15

14.2

20000

254

203

145

160

155

470

TBG6231

0.86

8.21

24.1

18000

273

217

155

160

165

490

TBG6247

1.28

12.22

32

17000

297

238

170

160

180

520

TBG6272

2.16

20.62

45

16000

324

259

185

175

195

565

TBG6300

2.9

27.69

52.9

14000

350

273

195

195

205

605

TBG6330

3.46

33

78

12000

394

308

220

220

230

680

TBG6360

4.13

39.44

101

10000

420

336

240

250

250

750

TBG8212

0.86

8.21

24.1

20000

254

203

145

160

155

470

TBG8233

1.28

12.22

32

18000

273

217

155

160

165

490

TBG8248

2.16

20.62

45

17000

297

238

170

160

180

520

TBG8274

2.9

27.69

52.9

16000

324

259

185

175

195

565

TBG8302

3.46

33

78

14000

350

273

195

195

205

605

TBG8333

4.13

39.44

101

12000

394

308

220

220

230

680

TBG8363

6.6

63

140

10000

420

336

240

250

250

750

TBG8396

8.5

81.11

197

9500

452

378

270

270

290

850

TBG8425

11

105

217

9000

487

406

290

290

310

910

TBG8457

14

133.7

320

8500

527

420

300

310

320

950

TBG8493

17

162.3

355

8000

563

455

325

320

340

1000

TBG8525

21

200.5

390

7500

617

476

340

335

360

1055

TBG8570

26

248.3

570

7000

648

490

350

355

370

1095

TBG8610

34

324.7

730

6000

688

546

390

370

410

1190

TBG0365

8.5

63

140

10000

420

336

240

250

250

750

TBG0400

11

81.11

197

9500

452

378

270

270

290

850

TBG0430

13

105

217

9000

487

406

290

290

310

910

TBG0460

16

133.7

320

8500

527

420

300

310

320

950

TBG0496

20

162.3

355

8000

563

455

325

320

340

1000

TBG0537

25

238.75

548

7500

617

476

340

350

360

1055

TBG0580

35

334.25

770

7000

648

490

350

370

370

1095

TBG0630

42

401.1

920

6000

688

546

390

400

410

1190


联轴器型号

拧紧力矩(Nm)

总质量(Kg)

扭转刚度KT(Nm/radxE+06)

转动惯量(Kgm^2)

中间段每米长

角向不对中

轴向不对中

质量(Kg)

扭转刚度ΔKT(Nm

/radxE+06)

转动惯量(Kgm^2)

最大θmax

(deg)

角向刚度(Nm/radxE+03)

最大(mm)

轴向力(N)

TBG6115

45

11.22

0.0053

0.021

4.7

0.00389

0.00612

0.375

110.3

2

902

TBG6135

45

16.1

0.0796

0.052

6.0

0.099

0.013

0.375

119.5

2.3

1056

TBG6152

45

25.64

1.453

0.094

6.9

0.158

0.021

0.375

155.7

2.4

1368

TBG6175

85

38.6

2.452

0.18

10.4

0.289

0.035

0.375

168.2

2.6

2100

TBG6196

160

53.6

3.252

0.34

11.8

0.455

0.047

0.375

205.3

2.8

2306

TBG6210

160

73.6

4.210

0.58

13.5

0.702

0.085

0.375

213.6

3.0

3256

TBG6231

160

94.5

5.103

0.85

15.1

0.836

0.129

0.375

401.9

3.1

3654

TBG6247

160

113.8

8.256

1.14

22.6

1.536

0.172

0.375

447.2

3.3

3946

TBG6272

280

140.5

9.426

1.56

26.5

2.03

0.216

0.375

535.2

3.5

4653

TBG6300

280

162.6

10.257

2.25

39.5

2.76

0.444

0.375

592.3

3.6

5621

TBG6330

340

215.3

14.795

4.52

47.3

5.422

0.522

0.375

667.2

3.8

7624

TBG6360

540

296.5

30.526

7.15

53.2

7.032

0.755

0.375

720.3

4

9678

TBG8212

160

73.6

4.252

0.61

13.5

0.702

0.085

0.25

704.5

2

1458

TBG8233

160

94.5

5.15

0.87

15.1

0.836

0.129

0.25

1130

2.2

3542

TBG8248

160

113.8

8.33

1.16

22.6

1.536

0.172

0.25

1469

2.4

4216

TBG8274

280

140.5

9.52

1.66

26.5

2.03

0.216

0.25

1635

2.6

4568

TBG8302

280

162.6

10.35

2.32

39.5

2.76

0.444

0.25

1989

2.8

6542

TBG8333

340

215.3

14.94

4.62

46.3

5.422

0.522

0.25

2653

3.0

9326

TBG8363

540

296.5

30.82

7.21

51.2

7.032

0.755

0.25

3456

3.3

12681

TBG8396

540

365.5

46.321

10.56

56.1

8.865

0.923

0.25

7864

3.4

13653

TBG8425

800

453.2

61.523

15.32

71.5

14.65

1.101

0.25

6859

3.6

15782

TBG8457

800

630.5

70.142

23.54

87.3

16.83

1.522

0.25

6971

3.8

16524

TBG8493

800

668.5

75.635

42.35

94.6

21.32

2.11

0.25

7865

4.0

18936

TBG8525

1200

775.2

103.56

52.65

105.3

25.66

2.56

0.25

8654

4.2

19856

TBG8570

1200

935.3

129.263

66.53

136

40.37

4.03

0.25

8475

4.6

20541

TBG8610

1800

1365.2

146.32

78.32

147

50.8

5.07

0.25

9246

5

21456

TBG0365

540

301.2

45.32

7.35

51.2

7.032

0.755

0.165

7756

2.8

7652

TBG0400

540

369.1

60.25

10.68

56.1

8.865

0.923

0.165

12589

3.0

9862

TBG0430

800

457.3

71.235

15.68

71.5

14.65

1.101

0.165

21870

3.2

10635

TBG0460

800

636.8

80.253

23.86

87.3

16.83

1.522

0.165

24254

3.6

14963

TBG0496

800

675.1

105.41

42.65

94.6

21.32

2.11

0.165

26587

3.8

16985

TBG0537

1200

782.9

130.21

52.54

105.3

25.66

2.56

0.165

28954

4.0

18635

TBG0580

1200

872.9

148.12

66.86

136

40.37

4.03

0.165

33000

4.6

19886

TBG0630

1800

1378.2

183.26

80.32

147

50.8

5.07

0.165

34251

5.2

23687

◆联轴器尺寸C、L、E、F是根据使用性能推荐的标准值,可按用户要求设计。其它尺寸的L值,其扭转刚度、转动惯量等应另算;

◆径向不对中数值是角向不对中和中间节长度的函数,可近似按正切函数推倒;

◆扭转刚度是按表中结构尺寸得出的(已计入轴的配合段),当用户有特殊需要时可通过调整中间段长度E或有关尺寸而获得。若仅中间段长度E有变化,扭转刚度可由下式计算出:

式中: K-所需扭转刚度  -表上的扭转刚度    -中间段每米扭转刚度量    -尺寸E的变化值

◆对于有热膨胀的机组,安装时应考虑冷态预拉伸量,使挠性元件工作在较小的变形区间,提高使用寿命;

其它系列高速膜片联轴器

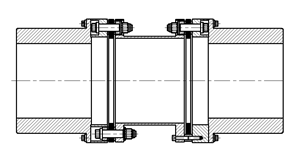

根据客户需要我们又将现有的型式进行了拓展来满足客户的需求,下面是结构简图:

设计轴头端面设计尺寸较小时,我们一般采用TBS型联轴器,但是如果单膜片联轴器满足不了设计需要时我们应该采用TBM型联轴器。TBM型联轴器有双膜片结构,能够同时具有TBL型联轴器的吸收能力。



TBM型高速膜片联轴器                                TBS型 高速膜片联轴器

设计转速小于3000rpm,TBL轴头包容能力较小时可以选用TBP型联轴器。设计转速大于3000rpm,TBL轴头包容能力较小时可以选用TBF型联轴器。TBF型联轴器采用了止口配合,有很好的同轴度,能够适应高转速。



                TBP型高速膜片联轴器                          TBF型高速膜片联轴器

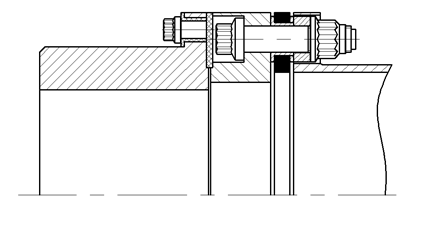

设计遇到可燃气体时通常需要做绝缘处理,TBE型联轴器可以解决这个问题,绝缘板能够很好的起到绝缘的作用。



                        TBE型高速膜片联轴器

拓展产品若有需要可垂询天硕联轴器技术部,进行非标产品设计。

有任何疑问和其它需求,欢迎向天硕销售工程师咨询。
