膜片联轴器安装使用说明

　　1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。 然后 检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时，让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。
2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。 检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范围之内。

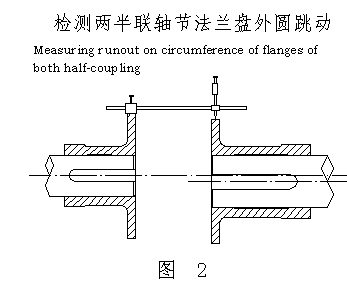

3. 找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08,测量方法参见 图1、图2 。

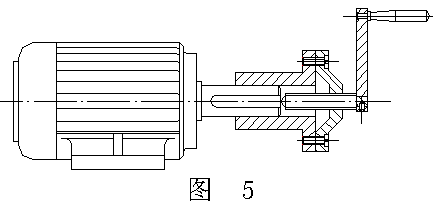

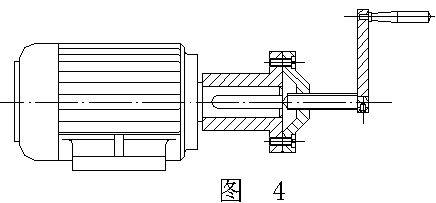

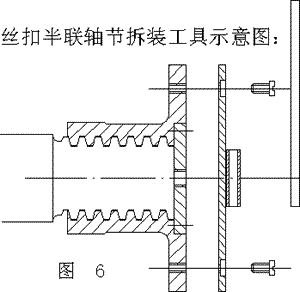

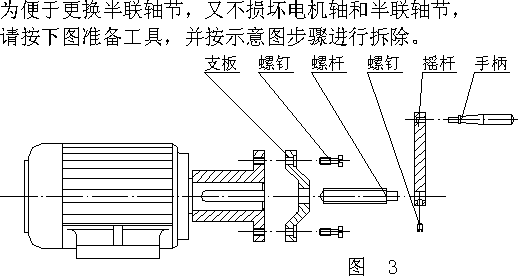

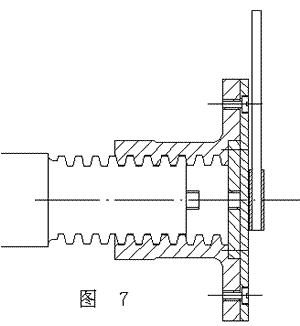

4.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，请按 图3至图7 作工具并安装。安装完毕后，转动自如无别劲为好。

　　5. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)
6、实践证明，如按说明及要求进行安装、维护、操作、膜片联轴器的日启动次数在1--5次,膜片的使用寿命最少5年以上.如不按说明书的要求进行安装、维护、操作，特别是螺栓方向装错使膜片变形或原动机与工作机两轴轴心偏移过大都会使膜片提前损坏。

膜片联轴器的正确选择： 　

　1、 膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产 商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。 　　

2、 膜片联轴器这种特性有点像波纹管联轴器，实际上联轴器传递扭矩的方式都差不多。膜片本身很薄，所以当相对位移荷载产生时它 很容易弯曲，因此可以承受高达1.5度的偏差，同时在伺服系统中产生较低的轴承负荷。 　　

3、 膜片联轴器常用于伺服系统中，膜片具有很好的扭矩刚性，但稍逊于波纹管联轴器。 　　

4、 另一方面，膜片联轴器非常精巧，如果在使用中误用或没有正确安装则很容易损坏。所以保证偏差在联轴器的正常运转的承受范围之 内是非常必要的。 　　

5、根据轴径调整型号： 　　初步选定的轴承联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。 　　主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。新设计的传动系统中， 应选择符合GBT3852中规定的七种轴孔型式，推荐采用J1型轴孔型式，以提高通用性和互换性，轴孔长度按i轴承联轴器产品标准的规定。

我公司生产的膜片联轴器以优异的产品质量、快捷的交货期加上售前售后优良的服务态度，成为诸多商家的首要选择。天硕联轴器膜片联轴器的优点：
——无需润滑及日常维护；
——无需拆卸就能检测膜片联轴器的状态；此外，设备运转过程中，利用频闪灯可对膜片进行检查
——膜片联轴器扭转刚度高，零回转；
——如果安装对中准确，联轴器终身不会损坏，寿命无限长久；
——膜片联轴器无磨损部件，可是用于各种恶劣的工况环境；
——如果偏移误差在限定的范围内，联轴器将与设备拥有同样长的寿命；
——膜片联轴器超扭矩安全运转设计，峰值扭矩是额定扭矩的2倍。
天硕联轴器秉承不断为用户提供更好更新的传动产品的信念，为全国用户带来性能优异的膜片联轴器！天硕联轴器开发的膜片联轴器为几乎所用的工业应用场合提供了长寿命、低维护量的选择！
天硕膜片联轴器采用了最新的有限元素分析法进行设计，对结构及材质进行了广泛的测试并拥有在实际应用场所中稳定运转多年的经验所有产品均严格按照ISO9001质量保证体系的要求进行质量控制，值得信赖。 天硕联轴器天硕联轴器膜片联轴器在传统结构的基础上引入了有限元素分析法对膜片的形状进行了改进，使其6螺栓型的产品能够在承受1.5度偏移时仍正常运转，此时能传递高达50%额定值的扭矩（详细性能参数见联轴器性能表）。与其他形式的联轴器相比，膜片式联轴器在承受偏差时作用在轴和轴承上的应力更小，同时传递的扭矩更多。
天硕膜片联轴器提供多种结构形式以满足不同用户的使用需要：3片式中间段结构的产品适用于工业上的通常应用场合中以及OEM设备上；5片式中心脱卸式联轴器特别适合用于石化炼油厂中以及要求满足API标准的场合中；紧凑型联轴器适用于原标准型鼓型齿式联轴器的场合
值得注意的是，由于膜片联轴器的刚性很强，如果设备安装时两轴间的偏差过大，膜片式联轴器会对轴上的止推轴承产生很大的轴向应力。因此，使膜片组具有一定的导向和定位能力对于膜片式联轴器的应用——特别是应用于高转速场合——非常关键。天硕联轴器膜片联轴器在膜片组的螺栓孔上别具匠心的设计了定位的槽口，能与轴毂上的台阶相契合，这样就使得本联轴器即使在高速运转过程中仍然保持轴上良好的定位和平衡，确保产品满足API 617标准的要求。
天硕膜片联轴器中间的膜片采用高等级不锈钢(AISI-301)制成，能够确保膜片不仅强度高、寿命持久、耐劳等特性，还能适用于大多数工况环境。与此同时，膜片表面覆盖有低摩擦系数的涂层以减小摩擦力，提高其抗接触磨损的能力。
膜片联轴器采用独特的6孔、8孔或10孔膜片组，随着孔数的增加，联轴器能够传递的扭矩更高，刚性越强，但相应能够容纳的位移偏差量越小。
膜片联轴器还可与过载保护轴套配合使用，组成过载保护装置。
天硕膜片联轴器能够提供多种结构的产品以适用于绝大多数应用要求，此外天硕联轴器的工程师还可定制特殊结构的产品来满足不同客户的特殊要求：如紧凑连接、中心脱卸、绝缘、垂直安装、过载保护等等。
