ZMD氟塑料自吸式磁力泵

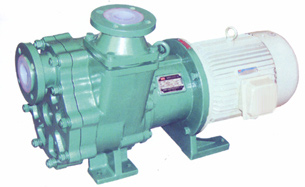

产品图片

产品信息产品说明:

用 途:

     ZMD自吸式磁力泵广泛适用于化工、有色金属冶炼、农药、制酸制碱、造纸、酸洗工艺、稀土分离、食品、电镀、电子、化成箔等行业,是目前磁力泵品种中结构最新颖的产品。高效节能、安全实用。

适用温度:-20°C-100°C。

设计特点:

    ZMD系列自吸式磁力泵,集合了磁力泵的所有优良特性,且最大的优势即可以自吸,一般自吸高度可达2-4米,充分结合了自吸泵和磁力泵的所有优点,既具有自吸功能,又取消了轴封,利用磁力偶合间接传动,完全消除了滴漏的现象。
   ZMD系列磁力驱动泵采用最新材料制成的隔离套具有高强度的力学性能,彻底消除了一般磁力泵具有的磁涡流现象。
   ZMD系列磁力驱动泵采用独特的后拉式结构,一人便可以很轻松地进行内部检修和零件更换,无需拆卸管道,大大方便了日常的检修和保养工作。

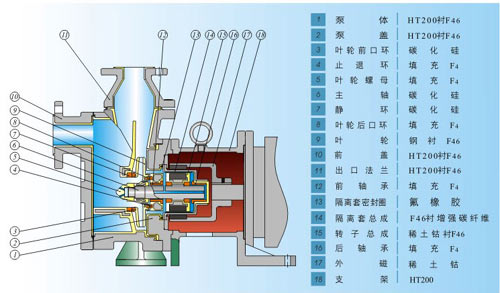

结构与材料:


型号与意义:
50 ZMD - 32 F
50 泵进口直径是50mm 32 泵的扬程为32m
ZMD 自吸式磁力驱动泵代码 F 泵过流部件材质为氟塑料


性能与参数:

型号 流量
(m3/h)
扬程
(m)
口径
(mm)
功率 (Kw) 转 速
(r/min)
气蚀余量(m) 效率
(%)
自吸高度(m) 自吸时间(s)
40ZMD-20F 6 20 40 25 3 2900 3 46 3 180
40ZMD-32F 6 32 40 25 4 2900 3 50 3 150
50ZMD-20F 15 20 50 32 3 2900 3 45 3 180
50ZMD-32F 15 32 50 32 5.5 2900 3 55 3 150
50ZMD-45F 12.5 45 50 32 7.5 2900 3.5 36 4 150
65ZMD-32F 30 32 65 50 7.5 2900 3.5 56 3.5 200
65ZMD-45F 25 45 65 50 11 2900 4.5 44 4 150
80ZMD-32F 60 32 80 65 11 2900 3.5 59 4 150
注:若性能参数超出此范围,我公司可根据用户要求予以调整。
