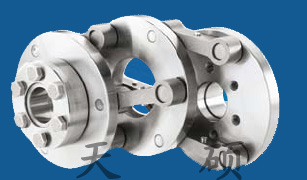

 施密特平行轴联轴器 |
|
|
|
|
平行联轴器,平行轴联轴器,链杆式联轴器,施密特偏心联轴器，施密特平行轴联轴器JB/T 7006－1993
平行轴联轴器是八十年代在美国、德国、日本先后应用于各工业部门的一种新型联轴器，它的特点是偏心传动，能够克服径向振动，传动平稳无噪声。与万向接轴相比，占地面积小。结构简单，加工方便，容易安装。
平行联轴器,平行轴联轴器,链杆式联轴器,平行偏心联轴器是利用链杆的曲柄移动的轴心不同的连接器，从一侧的端圆盘输入的动力通过链杆和中间圆盘，向另一侧的圆盘传动。由链杆的长度决定轴心的移动量，所以此连接器的轴心不同不仅可进行传动，而且还可平行移动旋转中的轴心。
平行轴联轴器JB/T 7006－1993 型式、基本参数与尺寸
1 主题内容与适用范围
平行偏心联轴器是一种紧凑型、高扭矩刚性联轴器，可在非常紧凑的机壳内补偿可变平行轴向偏差而不会有侧面载荷。通过其模块化结构，每次应用时都可对扭矩传递和径向偏差补偿能力进行优化。
应用
适用于多种设备：涂布机；木工机械；印刷机；包装机；造纸机；辊轧成形机；
高扭转刚性
被设计在紧凑空间内传递高扭矩并且提供高扭转刚性。
等速性能
在任何可能的偏差情况下传递扭矩。
可变的偏心
紧凑的系统可以将驱动和从动部分连接起来，即使两边有很大的偏心，并且该偏心量可调节
无侧面载荷
平行偏心联轴器，不会对驱动装置增加侧面边载荷。
结构紧凑
具有三个盘和两套链节的联轴器设计需要的底板空间非常小。
全金属
非常平衡的部件尺寸和链节较大的有效半径使得平行偏心联轴器具有非常高的扭矩刚性。
安装简便通过选择适当的轴-毂盘连接形式，可使联轴器的安装变得非常简单。
G型平行轴联轴器基本参数和主要尺寸JB/T7006-93
G型平行轴联轴器基本参数和主要尺寸（JB/T7006-93）/mm
型号 |
公称转矩
Tn/N·m |
许用转速[n]
/r·min-1 |
轴孔直径
d1、d2 |
轴孔长度 |
D |
S
max |
L3 |
L |
质量
m/kg |
转动惯量
I/kg·mm2 |
J1型 |
L1、L2 |
PLG1 |
25 |
2000 |
18、19 |
30 |
85 |
50 |
96 |
156～184 |
4.293 |
0.00313 |
20、22、24 |
38 |
25 |
44 |
PLG2 |
45 |
2000 |
22、24、 |
38 |
100 |
50 |
96 |
172～216 |
5.909 |
0.00595 |
25、28 |
44 |
30 |
60 |
PLG3 |
75 |
2000 |
25、28 |
44 |
115 |
50 |
96 |
184～216 |
8.24 |
0.011 |
30、32、35 |
60 |
PLG4 |
100 |
2000 |
30、32、35、38 |
60 |
135 |
50 |
96 |
216～264 |
11.7674 |
0.0206 |
40 |
84 |
PLG5 |
140 |
1750 |
35、38 |
60 |
150 |
90 |
161 |
281～264 |
14.5412 |
0.0556 |
40、42、45 |
84 |
PLG6 |
240 |
1750 |
42、45、48、50、55 |
84 |
180 |
90 |
161 |
264 |
21.445 |
0.1125 |
PLG7 |
380 |
1500 |
48、50、55、56 |
84 |
205 |
90 |
161 |
264～375 |
30.634 |
0.1746 |
60 |
107 |
PLG8 |
550 |
1250 |
56 |
84 |
230 |
90 |
161 |
264 |
42.91 |
0.28056 |
60、63、65、70 |
107 |
PLG9 |
405 |
1250 |
50、55、56 |
84 |
205 |
115 |
195 |
363～409 |
46.49 |
0.21488 |
60、63 |
107 |
PLG10 |
630 |
1250 |
63、65、70、71、75 |
107 |
225 |
115 |
195 |
409 |
56.68 |
0.3297 |
PLG11 |
1000 |
1000 |
70、71、75 |
107 |
260 |
115 |
195 |
409～459 |
84.574 |
0.58234 |
80、85 |
132 |
PLG12 |
1420 |
1000 |
75 |
107 |
295 |
115 |
195 |
409～459 |
116.488 |
0.97249 |
80、85、90、95 |
132 |
PLG13 |
2460 |
1000 |
90、95 |
132 |
365 |
115 |
195 |
459～529 |
225.24 |
2.3971 |
100、110、120 |
167 |
PLG14 |
3800 |
1000 |
110、120、125 |
167 |
440 |
115 |
195 |
529～609 |
362.949 |
5.5997 |
130、140 |
207 |
PLG15 |
5950 |
750 |
125、130、140、150 |
207 |
515 |
115 |
195 |
609～679 |
554.86 |
9.7495 |
160 |
242 |
|
|
H型平行轴联轴器基本参数和主要尺寸JB/T7006-93
H型平行轴联轴器基本参数和主要尺寸（JB/T7006-93）/mm
型号 |
公称转矩
Tn/N·m |
许用转速[n]
/r·min-1 |
轴孔直径
d1、d2 |
轴孔长度 |
D |
S
max |
L3 |
L |
质量
m/kg |
转动惯量
I/kg·mm2 |
J1型 |
L1、L2 |
PLH1 |
60 |
250 |
20、22、24 |
38 |
85 |
50 |
96 |
172～216 |
4.293 |
0.00313 |
25、28 |
44 |
30 |
60 |
PLH2 |
100 |
250 |
28 |
44 |
100 |
50 |
96 |
184～216 |
5.909 |
0.00595 |
30、32、35、38 |
60 |
PLH3 |
154 |
250 |
35、38 |
60 |
115 |
50 |
96 |
216～264 |
8.24 |
0.0110 |
40、42、45 |
84 |
PLH4 |
215 |
250 |
42、45、48、50 |
84 |
135 |
50 |
96 |
264 |
11.7674 |
0.0206 |
PLH5 |
320 |
250 |
48、50、55、56 |
84 |
150 |
90 |
161 |
329 |
14.5412 |
0.0556 |
PLH6 |
530 |
250 |
55、56 |
84 |
180 |
90 |
161 |
329～375 |
21.445 |
0.1025 |
60、63、65 |
107 |
PLH7 |
790 |
250 |
63、65、70、71 |
107 |
205 |
90 |
161 |
375 |
30.634 |
0.1746 |
PLH8 |
890 |
250 |
71、75 |
107 |
230 |
90 |
161 |
375～425 |
42.91 |
0.2805 |
80 |
132 |
PLH9 |
800 |
250 |
63、65、70、71 |
107 |
205 |
115 |
195 |
375 |
46.49 |
0.215 |
PLH10 |
1030 |
250 |
71、75、80、85 |
107 |
225 |
115 |
195 |
409～459 |
56.68 |
0.330 |
132 |
PLH11 |
1540 |
250 |
80、85、90、95 |
132 |
260 |
115 |
195 |
459 |
84.574 |
0.587 |
PLH12 |
2170 |
250 |
90、95 |
132 |
295 |
115 |
195 |
459～529 |
116.488 |
0.973 |
100、110 |
167 |
PLH13 |
3765 |
250 |
110、120、125 |
167 |
365 |
115 |
195 |
519～609 |
225.24 |
2.397 |
130、140 |
207 |
PLH14 |
5840 |
250 |
130、140、150 |
207 |
440 |
115 |
195 |
609～679 |
362.949 |
5.599 |
160 |
242 |
PLH15 |
8360 |
250 |
160、170、180 |
242 |
515 |
115 |
195 |
679～759 |
554.86 |
9.75 |
190、200 |
282 |
