                     订做各种膜片联轴器更多图片请点击进入相册

网页位置:首页 >>联轴器
>>膜片联轴器>>联轴器配件>>JMⅡJ型接中间轴型膜片联轴器

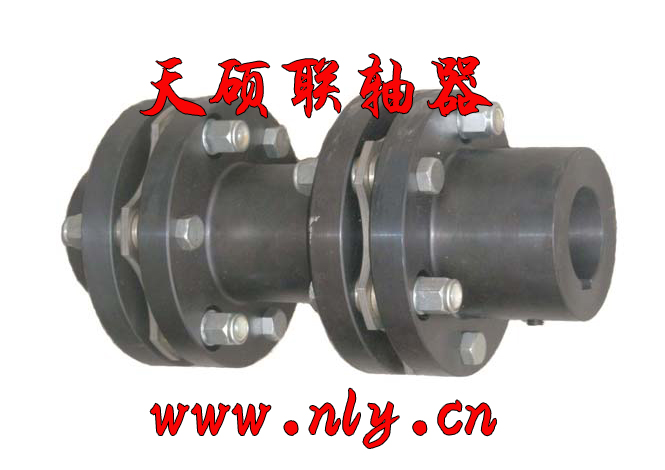

膜片联轴器

膜片联轴器应用举例

膜片联轴器

膜片联轴器可以制成的各种形式简图

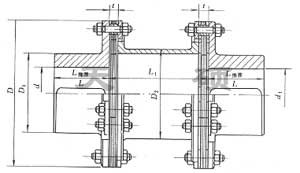

JMⅡJ型接中间轴型膜片联轴器 (JB/T 9147-1999)
订做各种分体,整体联轴器膜片(工期1-7天)

  ●膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

  ● 膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。

  ● 膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。JZM型膜片联轴器是我国重点推广应用的高性能挠性联轴器,且工业发达国家已普遍采用。在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

膜片联轴器安装使用说明  膜片联轴器许用补偿量





JMⅡJ型接中间轴型膜片联轴器基本参数和主要尺寸
膜片联轴器

膜片联轴器
膜片连轴节从本报近期推出的装备工业合资变局特别策划系列报道的案例来看,有一个耐人寻味的现象:几乎所有的合资变局都发生在国有企业里。但肖亚庆同时认为,目前全球铝矿资源还比较富余。
意大利进口膜片联轴器从原材料生产、热处理、酸洗、磷化等前期工序由邢钢等企业集中完成,生产厂便可分工专业生产,物流、节能、环保、污染等问题,做了统一集中处理,大大降低了成本。“以点连线,以线连面”的方式将更加有助于精工阀门企业的发展,更加有助于开拓市场,更加有助于服务用户。
膜片连轴器膜片连轴节 sfc-020 sd miki pulley sfs-08 g mhw radex-nc servo flex
编码器专用膜片联轴器 sfc-035 sd miki pulley sfs-10 g mhw lamex
日本膜片联轴器 sfc-030 sa 三木 fpc mtd mayr gmbh
膜片伺服联轴器 sfc-010 sa 三木 fpc-050-w mtd mayr
弹性膜片联轴器 sfc-030 sd miki pulley sfs-09 g mhw radex-nc servo flex
膜片连轴器 sfc-010 da sfs nbk ktr kupplungstechnik gmbh roba-ds
步进电机专用膜片联轴器 sfc mikipulley sfs-09 w mdw-19 c radex servoflex
我公司生产的膜片联轴器以优异的产品质量、快捷的交货期加上售前售后优良的服务态度,成为诸多商家的首要选择。天硕联轴器膜片联轴器的优点:
——无需润滑及日常维护;
——无需拆卸就能检测膜片联轴器的状态;此外,设备运转过程中,利用频闪灯可对膜片进行检查
——膜片联轴器扭转刚度高,零回转;
——如果安装对中准确,联轴器终身不会损坏,寿命无限长久;
——膜片联轴器无磨损部件,可是用于各种恶劣的工况环境;
——如果偏移误差在限定的范围内,联轴器将与设备拥有同样长的寿命;
——膜片联轴器超扭矩安全运转设计,峰值扭矩是额定扭矩的2倍。
天硕联轴器秉承不断为用户提供更好更新的传动产品的信念,为全国用户带来性能优异的膜片联轴器!天硕联轴器开发的膜片联轴器为几乎所用的工业应用场合提供了长寿命、低维护量的选择!
天硕膜片联轴器采用了最新的有限元素分析法进行设计,对结构及材质进行了广泛的测试并拥有在实际应用场所中稳定运转多年的经验所有产品均严格按照ISO9001质量保证体系的要求进行质量控制,值得信赖。 天硕联轴器天硕联轴器膜片联轴器在传统结构的基础上引入了有限元素分析法对膜片的形状进行了改进,使其6螺栓型的产品能够在承受1.5度偏移时仍正常运转,此时能传递高达50%额定值的扭矩(详细性能参数见联轴器性能表)。与其他形式的联轴器相比,膜片式联轴器在承受偏差时作用在轴和轴承上的应力更小,同时传递的扭矩更多。
天硕膜片联轴器提供多种结构形式以满足不同用户的使用需要:3片式中间段结构的产品适用于工业上的通常应用场合中以及OEM设备上;5片式中心脱卸式联轴器特别适合用于石化炼油厂中以及要求满足API标准的场合中;紧凑型联轴器适用于原标准型鼓型齿式联轴器的场合
值得注意的是,由于膜片联轴器的刚性很强,如果设备安装时两轴间的偏差过大,膜片式联轴器会对轴上的止推轴承产生很大的轴向应力。因此,使膜片组具有一定的导向和定位能力对于膜片式联轴器的应用——特别是应用于高转速场合——非常关键。天硕联轴器膜片联轴器在膜片组的螺栓孔上别具匠心的设计了定位的槽口,能与轴毂上的台阶相契合,这样就使得本联轴器即使在高速运转过程中仍然保持轴上良好的定位和平衡,确保产品满足API 617标准的要求。
天硕膜片联轴器中间的膜片采用高等级不锈钢(AISI-301)制成,能够确保膜片不仅强度高、寿命持久、耐劳等特性,还能适用于大多数工况环境。与此同时,膜片表面覆盖有低摩擦系数的涂层以减小摩擦力,提高其抗接触磨损的能力。
膜片联轴器采用独特的6孔、8孔或10孔膜片组,随着孔数的增加,联轴器能够传递的扭矩更高,刚性越强,但相应能够容纳的位移偏差量越小。
膜片联轴器还可与过载保护轴套配合使用,组成过载保护装置。
天硕膜片联轴器能够提供多种结构的产品以适用于绝大多数应用要求,此外天硕联轴器的工程师还可定制特殊结构的产品来满足不同客户的特殊要求:如紧凑连接、中心脱卸、绝缘、垂直安装、过载保护等等。
天硕膜片联轴器的设计和制造均严格按照ISO 9001质量控制体系要求进行控制,保证每一个提供给用户的联轴器都是高质量、值得信赖的产品!
