LAK鞍形块弹性联轴器 (JB/T7684-95)

LAK鞍形块弹性联轴器

JB/T 7684-1995
LAK鞍形块弹性联轴器
1995-06-16 发布1996-07-01 实施
中华人民共和国机械工业部 发 布
1
1 主题内容与适用范围
本标准规定了LAK鞍形块弹性联轴器(简称联轴器)的型式,尺寸,基本参数,技术要求,检
验规则等. 本标准适用于联接两同轴线的传动轴系.具有一定的径向,轴向,角向补偿和减震性能.环境温
度为-20~+80℃,传递公称转矩为63~50000N m.
2引用标准
GB 3507机械式联轴器公称扭矩系列
GB 3852联轴器轴孔和键槽型式及尺寸
GB 4879防锈包装
GB 12458机械式联轴器分类
JB/ZQ 4000.2切削加工件通用技术要求
JB/ZQ 4000.5铸件通用技术要求
JB/ZQ 4000.7锻件通用技术要求
JB/ZQ 4000.9装配通用技术要求
3 型式,基本参数及主要尺寸
3. 1 联轴器的型式,尺寸与基本参数应符合图1及表1的规定.

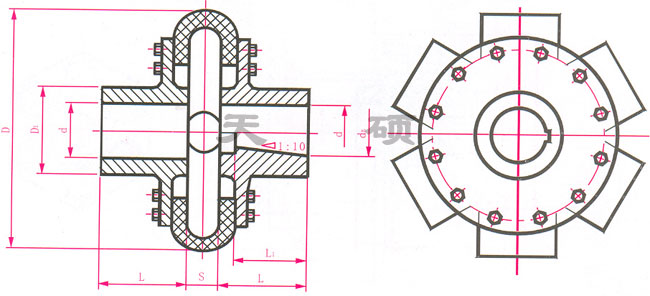

图1 LAK鞍形块弹性联轴器
机械工业部1995-06-16 批准
中华人民共和国机械行业标准
LAK鞍形块弹性联轴器
JB/T 7684-1995
1996-07-01 实施
JB/T 7684-1995
2
表1 mm
轴孔长度
L型号
公称转矩
Tn
N m
许用转速
[ n ]
r/min
轴孔直径d,dz
YJ1,Z1
DD1SS1H
转动惯量
kg m2
重量
kg
20,22,24 52 38
25,28 62 44LAK1 63 3700
30,32 82 60
155 50 10 30 50 0.005 3.4
25,28 62 44
LAK2 100 3500
30,32,35,38 82 60
165 60 10 30 50 0.007 4.8
28 62 44
30,32,35,38 82 60LAK3 160 3150
40,42,45 112 84
185 75 10 30 50 0.018 8.73
30,32,35,38 82 60
LAK4 250 3000
40,42,45,48 112 84
185 75 10 30 50 0.018 8.86
40,42,45,48,50,55,56 112 84
LAK5 500 2500
60,63,65 142 107
235 95 15 45 75 0.039 14.4
42,45,48,50,55,56 112 84
LAK6 630 2400
60,63,65,70,71 142 107
240 100 15 45 75 0.043 16.1
45,48,50,55,56 112 84
LAK7 1000 2000
60,63,65,70,71,75 142 107
295 120 15 45 75 0.147 29
50,55,56 112 84
60,63,65,70,71,75 142 107LAK8 1600 1700
80 172 132
340 130 15 45 75 0.28 38.5
50,55,56 112 84
60,63,65,70,71,75 142 107LAK9 2500 1500
80,85,90 172 132
385 145 25 70 115 0.424 53
50,56 112 84
60,63,65,70,71,75 142 107
80,85,90,95 172 132
LAK10 4000 1250
100 212 167
460 160 25 70 115 1.03 76.6
60,63,65,70,71,75 142 107
80,85,90,95 172 132LAK11 6300 1050
100,110 212 167
530 180 25 70 115 2.38 128
65,70,71,75 142 107
80,85,90,95 172 132LAK12 7100 1000
100,110,120 212 167
575 190 25 70 115 3.32 144
JB/T 7684-1995
3
续表1 mm
轴孔长度
L型号
公称转矩
Tn
N m
许用转速
[ n ]
r/min
轴孔直径d,dz
YJ1,Z1
DD1SS1H
转动惯量
kg m2
重量
kg
75 142 107
80,85,90,95 172 132
100,110,120,125 212 167
LAK13 10000 900
130,140 252 202
630 225 25 70 115 5.45 198
85,90,95 172 132
100,110,120,125 212 167LAK14 14000 850
130,140,150 252 202
665 250 30 115 200 5.56 242
100,110,120,125 212 167
130,140,150 252 202LAK15 20000 750
160,170,180 302 242
740 280 30 115 200 10.3 330
110,120,125 212 167
130,140,150 252 202
160,170,180 302 242
LAK16 31500 650
190 352 282
880 305 30 115 200 23.5 475
120,125 212 167
130,140,150 252 202
160,170,180 302 242
LAK17 50000 550
190,200,220 352 282
1040 345 30 115 200 50.2 701
注:① 表中所列重量均为联轴器最大重量.
② 转动惯量为近似值.
③ 联轴器两端不能同时采用Z1型轴孔.
④ 联轴器最大转矩为公称转矩的三倍.
3. 2 联轴器的许用补偿量见表2.
3. 3 型号与标记
LAK □
联轴器规格代号
鞍形块弹性联轴器
3. 4 标记示例
例1:LAK11鞍形块弹性联轴器
主动端:Y型轴孔,A型键槽,d=75mm,L=142mm
从动端:J1型轴孔,B型键槽,d=75mm,L=107mm
LAK11联轴器
10775J1B
14275
×
×
JB/T 7684
JB/T 7684-1995
4
例2:LAK7鞍形块弹性联轴器
主动端:Z1型轴孔,C型键槽,d=55mm,L=84mm
从动端:J1型轴孔,A型键槽,d=65mm,L=107mm
LAK7联轴器
1075J1A6
845Z1C5
×
×
JB/T 7684
表2 mm
许用补偿量许用补偿量
型 号轴向ΔX
径向ΔY
角向Δα
型 号轴向ΔX
径向ΔY
角向Δα
LAK1 LAK9
LAK2
±221.5°
LAK10
LAK3 LAK11
LAK4 LAK12
LAK5 LAK13
±85
LAK6 LAK14
LAK7 LAK15
LAK8 LAK16
±431°
LAK17
±1210

4 技术要求
4. 1 联轴器应符合本标准的规定,并按照经规定程序批准的图样和技术文件制造.
4. 2 一般要求
4. 2. 1 半联轴器的材料采用ZG310-570或45号锻钢.
4. 2. 2 联轴器的铸,锻件应分别符合JB/ZQ 4000.5和JB/ZQ 4000.7的要求;机加工件应符合JB/ZQ
4000.2的要求.
4. 3 联轴器弹性件的橡胶物理机械性能应符合表3的规定.
表3
项 目单位指标试 验 方 法
邵氏硬度A°60~65
扯断伸长率%≥500
扯断强度N/cm2≥1800
GB 527《硫化橡胶物理试验方法的一
般要求》
断后永久变形%≤25
硬度变化率A°0~+10
扯断伸长变化率%≤-40
热空气老化
100℃×70h
扯断强度变化率%≤-10
GB 528《硫化橡胶拉伸性能的测定》
体积变化率3号机油
100℃×70h
%≤50
GB 1690《硫化橡胶耐液体试验方法》
JB/T 7684-1995
5
4. 4 弹性橡胶件与金属,编织物之间的粘接强度不得低于表4的规定.
表4
项 目单位指标试 验 方 法
硫化橡胶与金属之间N/cm2≥50 HG4-854《硫化橡胶与金属剥离强度的测定》
硫化橡胶与编织物之间N/cm2≥50
复合材料之间N/cm2≥50
GB 532《硫化橡胶与织物粘着强度的测定》
4. 5 装配时螺栓预紧力矩按表5规定.
表5
螺 栓 规 格M6 M10 M20
预紧力矩 N m10 49 410
5 检验规则
5. 1 联轴器制造厂质量检验部门,应按照符合本标准要求并经过规定程序批准的图样和技术文件进行
检查和验收,并提供产品出厂合格证.
5. 2 型式检验仅用于新产品投产或弹性件配方改变以及工艺改变时进行,检验项目由供需双方协商决
定.
6 标志,包装,贮存
6. 1 标志
标志内容如下:
a. 制造厂名;
b. 产品名称及型号;
c. 产品标记;
d. 检验合格标记;
e. 制造日期.
6. 2 包装
联轴器清洗后按GB 4879的规定进行防锈包装.
6. 3 贮存
联轴器应存放在干燥,通风,避免日晒,雨淋的场所,在存放期内避免与酸,碱,油类及有机溶
剂等物质接触.
JB/T 7684-1995
6
附 录 A
A1 联轴器是根据负载状况,工作转速,环境温度,计算转矩及轴孔尺寸等综合因素选择.
A2 计算转矩可由式(A1)求出:
Tc=K1K2K3T= K1K2K3×9550≤Tn…………………………………(A1)
式中:Tc――计算转矩,N m;
T――理论转矩,N m;
Tn――公称转矩,N m;
PW――驱动功率,kW;
n――工作转速,r/min;
K1――工况系数,见表A1;
K2――原动机系数,见表A2;
K3――温度系数,见表A3.
表A1
工作载荷状况均匀载荷变化和中等冲击载荷变化和大冲击载荷
工况系数K11.0~1.4 1.4~2.1 2.1~2.8
表A2
原 动 机原动机系数K2
电动机,汽轮机,蒸汽机1.0
水轮机,涡轮机1.2
大于4缸1.2
3缸1.3
2缸1.5
内燃机
1缸2.0
表A3
温度 ℃-20~+30>+30~+40>+40~+50>+50~+60>+60~+70>+70~+80
温度系数K31.0 1.1 1.2 1.4 1.6 1.8
附加说明:
本标准由机械工业部西安重型机械研究所提出并归口.
本标准由沈阳重型机器厂负责起草.
本标准主要起草人马春伶,赵众.
(参考件)
联轴器选用说明
JB/T 7684-1995
中 华 人 民 共 和 国
机 械 行 业 标 准
LAK鞍形块弹性联轴器
JB/T 7684-1995



鞍形块弹性联轴器

弹性联轴器


LAK鞍形块弹性联轴器 (JB/T7684-95)
鞍形块弹性联轴器

   LAK型鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩,结构简单,零件数量少,装拆方便,易于维护,具有良好的减振缓冲和较大的轴线偏移补偿性能,运动及变形所产生热量通过旋转可自动散发,鞍形块弹性元件全系列只有四种规格,通用互换性好,有利于降低成本。可应用于矿山、冶金、船舶、纺织等行业中。
LAK鞍形块弹性联轴器用于联接两同轴线的传动轴系。具有一定的径向、轴向、角向补偿和减震性能。环境温度为–20~+80℃,传递公称转矩为63~50000N·m。
