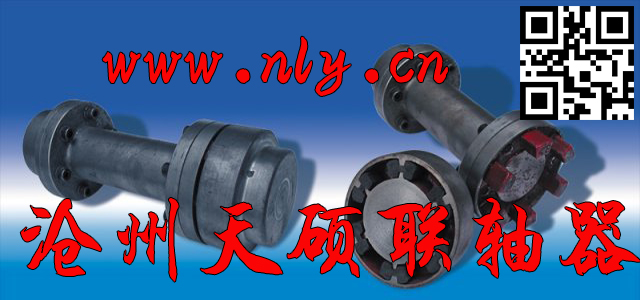

H型弹性块联轴器特点
H型联轴器的金属部件由优质灰口铸铁GG-25制成. 其弹性元件由合成橡胶制成,具有稳定的转距传递性,脆化效应小. 由于柱销和弹性元件的优化设计,即使出现轴对中偏差也无磨损.
H型 联轴器作为高速联轴器广泛应用在机械设备,例如泵驱动系统或发动机驱动系统, 或者作为低速大转距联轴器用于联接齿轮箱和驱动设备.
H形弹性块联轴器是利用若干个H表状的弹性件，并将主、从动端半联轴器的凸块对应插入H形弹性件之间，以实现两半联轴器的联接。H型弹性块联轴器结构简单，尺寸紧凑，制造方便，成本较低，装卸方便，具有一定补偿两轴相对偏移和减振、缓冲性能，适用于联接两同轴线的传动轴，具有失效保护功能，最大保证了运行的可靠性，插入式装配，因只有三个部件，确保安装简便，具有径向、角度、轴向和扭转弹性，通过弹性块传递转矩
，可靠的联接使其能够正反两方向运转，并可用于频繁正反转场合
失效保护功能--保证安全运行至金属柱销剪断为止，具有径向、角度和轴向轴对中偏差补偿功能，通过弹性块变形补偿对中偏差，故没有磨损 弹性块和其接触表面具有摩擦力
弹性变形时弹性块能自由伸缩良好的对中可以提高弹性块的使用寿命
| 补偿量 |
型号 |
| HTLA1
～
HTLA4 |
HTLB1
～
HTLB3
HTLC1
HTLC2 |
HTLA5
～
HTLA7
HTLD1
HTLD2 |
HTLE1
～
HTLE5 |
HTLA8
～
HTLA11
HTLB4 |
HTLB5
～
HTLB7
HTLC3
HTLC4 |
HTLC5
HTLC6
HTLD3
～
HTLD5 |
HTLE6
～
HTLE9 |
HTLA12
HTLA13
HTLB8
～
HTLB10 |
HTLB11
～
HTLB14 |
HTLB15
HTLC7
HTLD7
HTCD8 |
HTLE10 |
HTLB16
～
HTLB19 |
| 轴向△x/mm |
2 |
1 |
4 |
1 |
5 |
1 |
6 |
| 径向△y/mm |
0.5 |
0.8 |
1 |
1.5 |
2 |
| 角向△α |
1°30′ |
1° |
注：表中所列许用补偿量是指由于安装误差、温度变化、变形、轴承磨损、基础下陷、振动等因素综合引起的两轴相对允许偏移量。
