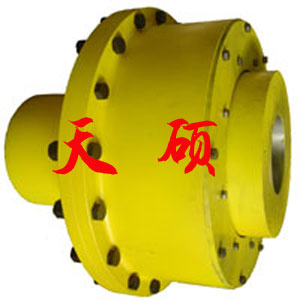

TLW系列W型胶块联轴器
高弹性联轴器

胶块联轴器产品型号说明

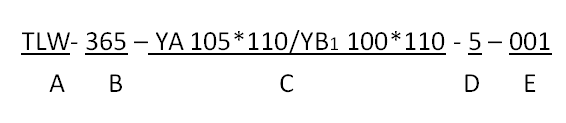

联轴器的编号由五段组成,例如:

胶块联轴器

A段:表示联轴器特征,由字母组成

B段:表示联轴器的最大外径

C段:表示主、从动机轴端配合轴径和长度,各字母含义如下表

字母

含义(GB3852)

字母

含义(GB3852)

Y

J

J1

Z

Z1

Y型-长圆柱形轴孔

J型-有沉孔的短圆柱形轴孔

J1型-无沉孔的短圆柱形轴孔

Z型-有沉孔的圆锥形轴孔

Z1型-无沉孔的圆锥形轴孔

A

B

 B1

C

 D

A型-平键单键槽

B型-120o布置平键双键槽

B1型-180o布置平键双键槽

C型-圆锥形轴孔平键单键槽

D型-圆柱形轴孔普通切向键键槽

D段:表示主从动机轴端间距离

E 段:表示该联轴器设计号(或用户机组号)

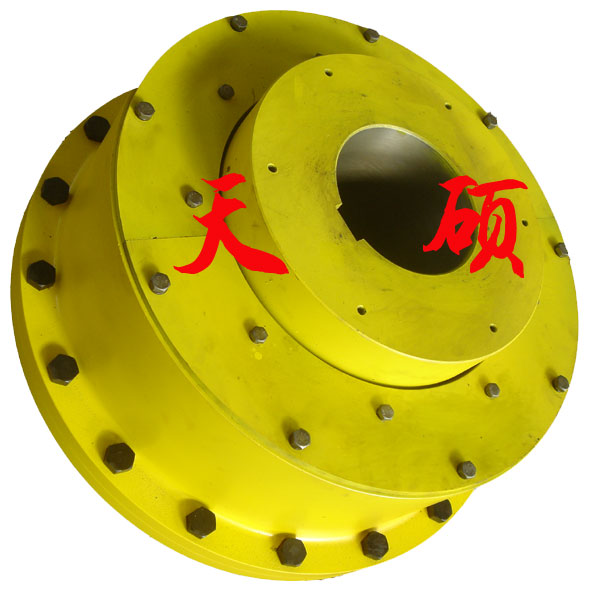

TLW系列W型胶块联轴器结构特点

W型胶块联轴器广泛应用与内燃机机组、变频机组、同步电机机组、往复机机组、活塞式压缩机机组。其主要特点有传递扭矩能力大,吸收不对中能力强,可消除机组由于不对中引起的振动、冲击,无需润滑,拆装方便,能够应用与恶劣环境中(如潮湿、砂砾、高温),可提高使用机组寿命,便于检修。

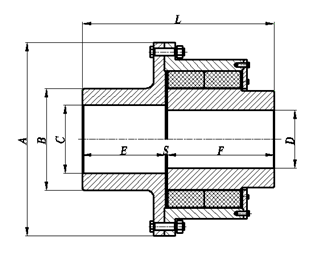

W型胶块联轴器的基本参数和主要尺寸

型号

公称扭矩(Nm)

许用转速(rpm)

A

(mm)

B

(mm)

C/D

(mm)

E/F

(mm)

S

(mm)

L

(mm)

重量(Kg)

转动惯量(kg.)

TLW265

900

4300

265

120

80

80

4

164

26

17.6

TLW305

1700

3700

305

142

95

95

4

194

45

35.6

TLW365

3200

3200

365

170

115

120

4

244

76

85.2

TLW435

4500

2700

435

195

130

135

6

276

117

166.5

TLW455

7600

2600

455

217

145

150

6

306

135

226.3

TLW535

11000

2300

535

262

175

180

6

366

230

558.2

型号

公称扭矩(Nm)

许用转速(rpm)

A

(mm)

B

(mm)

C/D

(mm)

E/F

(mm)

S

(mm)

L

(mm)

重量(Kg)

转动惯量(kg.)

TLW575

17000

2000

575

307

205

210

8

428

303

865.2

TLW645

26000

1850

645

330

220

230

8

468

450

1564.2

TLW695

36000

1750

695

350

235

245

8

498

565

2213.5

TLW755

48000

1600

755

397

265

275

10

560

715

3282.2

TLW805

61000

1500

805

427

285

285

10

580

892

4572.1

TLW895

88000

1350

895

517

345

345

10

700

1233

7944.1

TLW985

115000

1200

985

562

375

375

12

772

1783

13826.3

TLW1065

185000

1100

1065

607

405

425

12

862

2479

22401

TLW1155

260000

1000

1155

667

445

455

12

922

3182

33120

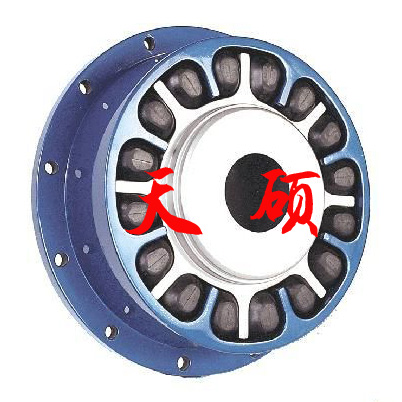

TLC系列C型胶块联轴器

C型胶块联轴器具有W型胶块联轴器相同的结构和特性:广泛应用与内燃机机组、变频机组、同步电机机组、往复机机组、活塞式压缩机机组。其主要特点有传递扭矩能力大,吸收不对中能力强,可消除机组由于不对中引起的振动、冲击,无需润滑,拆装方便,能够应用与恶劣环境中(如潮湿、砂砾、高温),可提高使用机组寿命,便于检修。另外C型胶块具有更大弹性。
高弹性联轴器

C型胶块联轴器的基本参数和主要尺寸

见W型胶块联轴器的基本参数和主要尺寸。

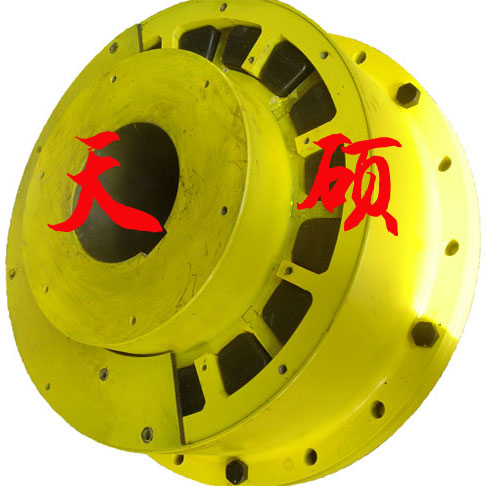

C型胶块和W型胶块的结构对比



左侧为C型胶块、右侧为W型胶块


高弹性联轴器

高弹性联轴器
