LF弹性活销联轴器

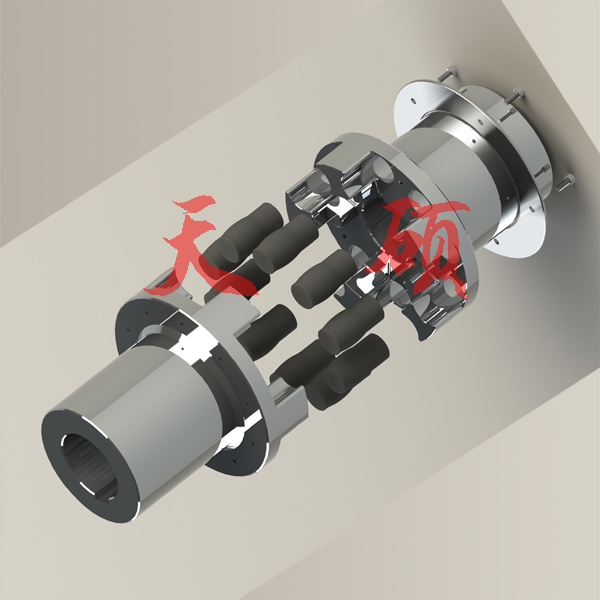

弹性活销联轴器

弹性活销联轴器是由我国研制的新型高性能联轴器,它集中现有标准弹性联轴器不结构的优点,例如具有梅花形弹性联轴器的优点:弹性元件受挤压,结构简单,可靠性高。克服了梅花形弹性联轴器缺点:更换弹性元件时必须移动半联轴器,双法兰梅花形弹性联轴器虽可不用移动半联轴器也能更换弹性元件,但结构复杂,成本高,增加了质量和转动惯量,应用范围受到限制。传递相转矩时径向尺寸比GB4323弹性套柱销联轴器要小得多,质量轻,转动惯量小。
弹性活销联轴器具有良好的补偿轴向、径向和角向轴线偏移性能,减振性能较好,结构简单,工作平稳可靠,无噪声,不用润滑,维护简便,装拆方便,工艺性好,成本低,可派生为多种结构型式,通用性好,适用范围广,便于推广。该联轴器量突出的优点之一是只需一次对中安装,更换弹性元件时,不用移动半联轴器,可减少辅助工时,提高生效率,尤其适合用于轴线对安装困难、求尽量减少辅助工时工况环境。
弹性活销联轴器适用范围极其广泛 ,涉及国民经济的各个领域,除了高温、高速特殊工况外,各种机械产品轴系传动均可选用,可广泛用于冶金、矿山、起重、运输、石油、化工、船舶、交通、纺织、轻工、农机、印机和水泵、风机、压缩机、机床等机械设备和行业轴系传动,将逐步取代目前使用广泛的梅花形弹性联轴器、弹性套柱销轴器、弹性柱销联轴器、弹性柱销齿式联轴器、芯型弹性联轴器、弹性块轴器、滚子链联轴器以及齿式联轴器等标准联轴器的相应规格。

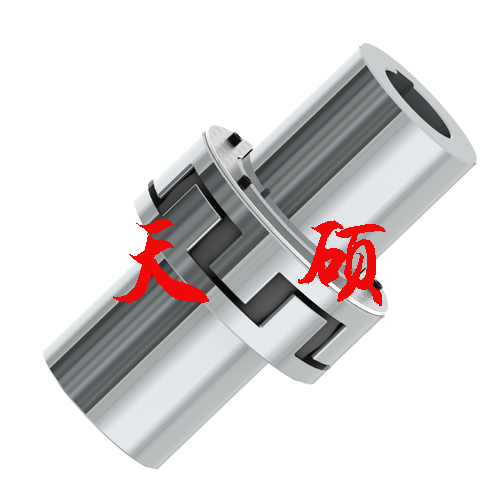

弹性活销联轴器

LF型弹性活销联轴器基本参数和主要尺寸

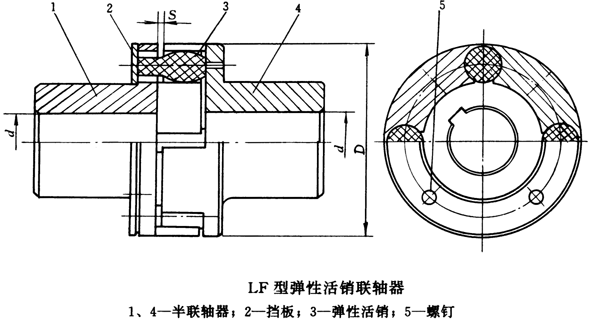

LF型弹性活销联轴器

LF型弹性活销联轴器基本参数和主要尺寸
型号
公称转矩
Tn/N·m
许用转速[n]
/r·min-1
轴孔直径d/mm
外径D/mm
转动惯量
I/kg·m2
质量m/kg
LF1
16
10230
13640
12~19
56
0.0002
0.39
LF2
25
10000
12130
16~22
63
0.0004
0.51
LF3
40
7640
10190
20~28
75
0.0008
0.88
LF4
63
6740
8990
24~32
85
0.0027
2.7
LF5
90
5700
7600
28~38
100
0.0037
3.66
LF6
140
4770
6360
32~42
120
0.0096
7.01
LF7
250
4090
5450
38~48
140
0.0173
8.83
LF8
400
3580
4770
42~55
160
0.0333
12.9
LF9
710
3180
4240
50~65
180
0.059
19.1
LF10
1120
2720
3630
63~75
210
0.1186
27.1
LF11
1800
2290
3050
75~95
250
0.281
45.9
LF12
2800
2040
2720
85~110
280
0.6189
79.1
LF13
4000
1790
2380
90~120
320
0.9568
94.8
LF14
7100
1500
2010
100~130
380
1.9934
147
LF15
8000
1360
1810
120~150
420
3.215
189
LF16
10000
1240
1660
130~170
460
5.6433
280
LF17
16000
1100
1460
160~200
520
9.929
392
LF18
25000
950
1270
170~220
600
17.62
530
LF19
31500
850
1140
180~240
670
30.61
760
LF20
63000
630
840
190~250
900
84.9
1136


LF型弹性活销联轴器许用补偿量

型号
LF1
LF2
LF3
LF4
LF5
LF6
LF7
LF8
LF9
LF10
LF11
LF12
LF13
LF14
LF15
LF16
LF17
LF18
LF19
LF20
轴向△x/mm
1.8
2
2.5
3
3.5
4
5
6
7
8
9
11
14
径向△y/mm
0.5
0.8
1
1.5
2
2.5
3
角向△α/(°)
3.5
3
2.5
2
1.5
注:表中所列许用补偿量是指允许的由于安装误差、冲击、振动、变形、温度变化等因素所形成的两轴相对偏移量。
