CQB氟塑料磁力泵

产品图片

产品说明:概 述:

  磁力传动离心泵(简称磁力泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏问题。而本公司生产的氟塑料磁力泵,其过流部件全部采用氟塑料制造,设计更合理、工艺更先进、具有全密封、无泄漏、耐腐蚀性能极强等特点。是目前理想的新型工业用泵,其性能达到世界同类产品的先进水平, 已广泛替代进口磁力泵。CQB氟塑料磁力泵联轴器,磁性联轴器永磁性联轴器

用 途:

  磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。且结构紧凑、外型美观、体积小、躁声低、运行可靠、使用维修方便等优点。产品广泛适用于:化工、制酸、制碱、冶炼、稀土、农药、染料、医药、食品、造纸、电镀、酸洗、无线电、化成箔、科研机构、国防工业等行业输送酸、碱液、油类、稀有贵重液体、毒液、挥发性液体,特别是易漏、易燃、易爆液体的输送。

适用温度:-20°C至120°C。

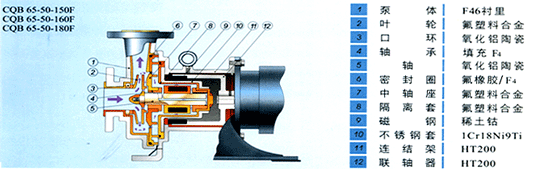

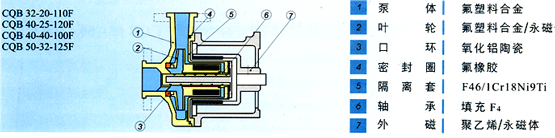

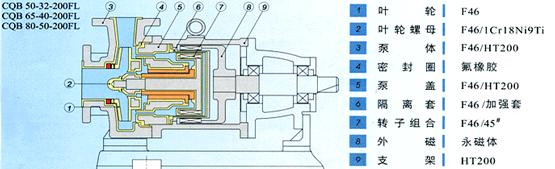

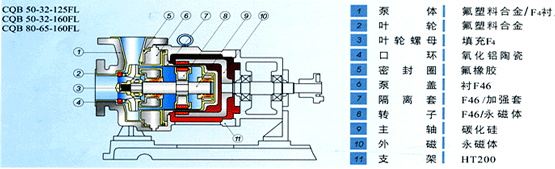

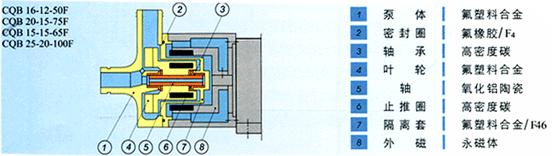

结构与材料:


型号与意义:CQB80-65-160FL
80—
表示磁力泵进口直径为80mm
CQB—
表示磁力驱动离心泵
65—
表示磁力泵出口直径为65mm
F—
表示使用材料为氟塑料
160—
表示磁力泵叶轮直径为160mm
L—
表示配长支架带底版




性能与参数:

首页 >>链接二>>联轴器资料 齿轮泵常见故障的排除方法 磁性联轴器相关资料
磁性联轴器 泵用磁性联轴器 国外永磁传动技术(永磁联轴器)的新发展
IMD氟塑料合金磁力泵 CQB氟塑料磁力泵 ZMD氟塑料自吸式磁力泵
磁力泵的工作原理 屏蔽泵的工作原理 永磁磁力滚筒jbt1993
磁力传动阀门 常见磁性联轴器及应用 发酵罐磁力联轴器搅拌和机械搅拌比较
高温磁性材料 机械设计基础 联轴器英语
磁力泵的结构特点及使用与维修 链条标准与设计选型 磁力驱动化工流程泵
磁性联轴器设计特点 搅拌装置设计选型步骤 机架的选用原则联轴器

型 号 流量
(m3/h)
扬 程
(m)
汽蚀余量
(m)
转 速
(r/min)

口径Φ(mm)

使用温度(oC) 电机功率(Kw) 重 量
(Kg)

进口

出口

CQB16-12-50F

0.6

2

9

2900

16

12

<80

0.025

5

CQB15-15-65F

0.8

3

6

2900

15

15

<80

0.18

7

CQB20-15-75F

1.6

7

6

2900

20

15

<80

0.18

8

CQB25-20-100F

2.5

10.5

6

2900

25

20

<80

0.37

12

CQB32-20-110F

5.5

12.5

6

2900

32

20

<80

0.55

18

CQB40-25-120F

6.3

15

5

2900

40

25

<80

0.75

35

CQB40-40-100F

6

11

5

2900

40

40

<80

0.5

20

CQB40-40-125F

6.5

17.5

3.7

2900

40

40

<80

1.1

40

CQB50-32-125F

12

20

3.5

2900

50

32

<100

1.5

45

CQB50-32-125FL

12.5

20

3.5

2900

50

32

<100

2.2

90

CQB50-32-160FL

12.5

32

3.5

2900

50

32

<100

4

128

CQB50-32-200FL

12.5

50

3.5

2900

50

32

<100

7.5

210

CQB65-50-150F

20

25

4

2900

65

50

<100

4

100

CQB65-50-160F

17.5

32

4

2900

65

50

<100

4

100

CQB65-50-180F

8

40

4

2900

65

50

<100

5.5

120

CQB65-40-200FL

25

50

4

2900

65

40

<100

11

180

CQB80-65-160FL

50

32

4

2900

80

65

<100

11

180

CQB80-50-200FL

50

50

4

2900

80

50

<100

18.5

195

CQB100-80-160FL

100

32

4

2900

100

80

<100

22

220

注:若性能参数超出此范围,我公司可根据用户要求予以调整。
