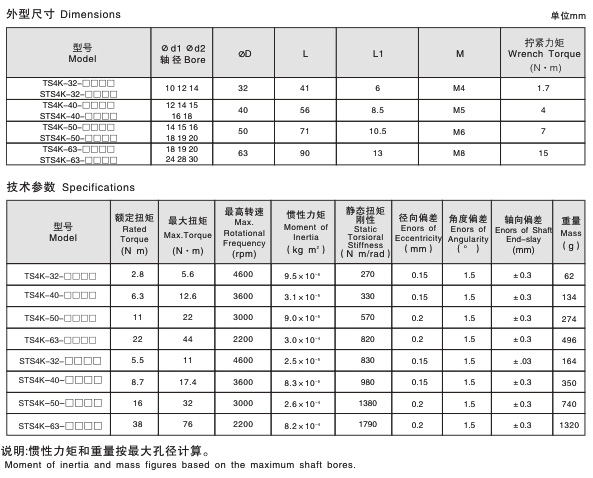

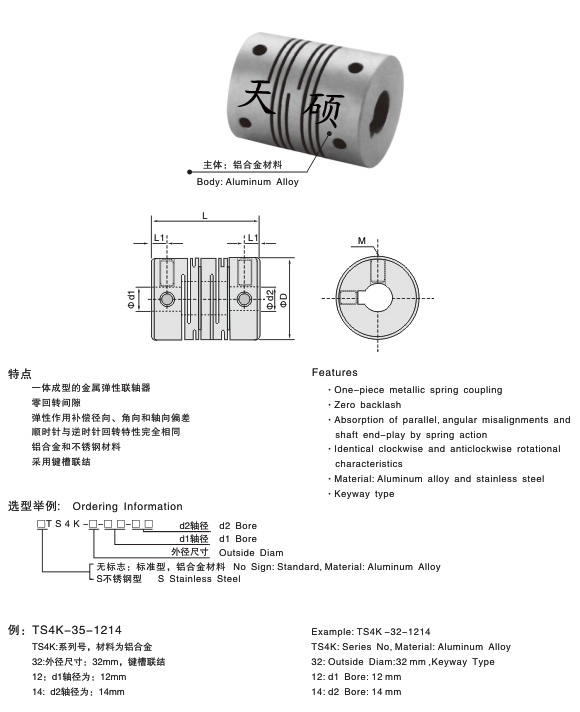

TS4K键槽平行线联轴器


精密弹性联轴器通常由金属圆棒线切割而成,常用的材质有铝合金、不锈钢、工程塑料。精密弹性联轴器运用平行线或螺纹线切槽系统来适应各种偏差和精确传递扭矩。精密弹性联轴器通常具备良好的性能而且有价格上的优势,在很多步进、伺服系统实际应用中,弹性联轴器是首选的产品。一体成型的设计使弹性联轴器实现了零间隙地传递扭矩和无须维护的优势。现在大多数的精密弹性联轴器都是用铝合金材质做的,当然也有不锈钢材质的弹性联轴器。不锈钢弹性联轴器除了耐腐蚀外,同时也增加了扭矩承受能力和刚性,甚至能达到两倍于铝合金制同类产品。然而这种增加的扭矩和刚性在一定程度上会被增加的质量和惯性而抵消。

精密弹性联轴器的特点:
(1)一体成型的金属弹性体;
(2)零回转间隙、可同步运转;
(3)弹性作用补偿径向、角向和轴向偏差;
(4)高扭矩刚性和卓越的灵敏度;
(5)顺时针和逆时针回转特性完全相同;
(6)免维护、抗油和耐腐蚀性;
(7)有铝合金和不锈钢材料供选择;

螺纹线精密弹性联轴器
螺纹线精密弹性联轴器是一种比较经济的选择,最适合用于低扭矩应用中,尤其在联接编码器和其他较轻的仪器中。螺纹线精密弹性联轴器有一条连续的多圈的长切槽,这种联轴器具有非常优良的弹性和很小的轴承负载。它可以承受各种偏差,最适合用于纠正偏角和轴向偏差,但处理偏心的能力比较差,因为要同时将螺纹槽在两个不同的方向弯曲,会产生很大的内部压力,从而导致联轴器的过早损坏。尽管长的天硕螺纹线精密弹性联轴器能在承受各种偏差情况下很容易地弯曲,但在扭力负载的情况下对联轴器的刚性也有同样的影响。扭力负载下过大的回转间隙会影响联轴器的精度并削弱其整体的性能。



螺纹线精密弹性联轴器

精密弹性联轴器的固定方式
1.精密弹性联轴器定位螺丝固定:两个定位螺丝间隙90度;对所固定的轴进行锁紧,传统的固定方式,由于螺丝的前端与轴心接触,可能会造成轴心的损伤或拆卸困难。
2.天硕精密弹性联轴器夹紧螺丝固定:利用内六角螺栓拧紧的力量,使狭缝收缩,而将轴心紧紧夹持住。这种方式固定及拆卸方便,而且不会造成轴心的损坏,是一种很常用的固定方式。
3.精密弹性联轴器键槽型固定:适合高扭矩的传动,为防止轴向滑动,通常与定位螺丝固定和夹紧螺丝固定并用。
4.精密弹性联轴器D字孔固定:通常情况下,如果电机的轴是成D字型,如果定位螺丝无法固定的情况下,可以将联轴器的孔处理成对应电机轴大小的D型孔,配合定位螺丝固定,就不用担心打滑了。
5.精密弹性联轴器胀紧套固定:通过拧紧精密弹性联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定,适用于一些扭力大的步进电机和伺服电机的联结固定,如胀套膜片联轴器、胀套梅花联轴器、胀套波纹管联轴器,胀套弹性联轴器等。
