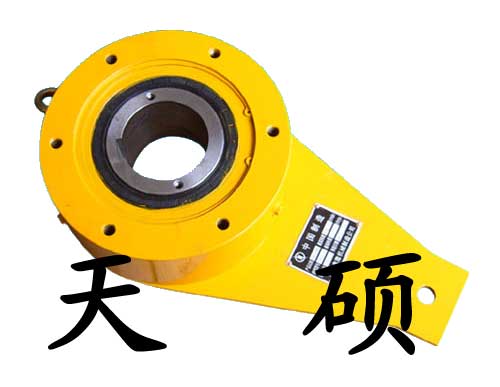

NF型非接触式逆止器





NF型非接触式逆止器
NF型非接触式逆止器

NF型非接触式逆止器

1、适用范围及用途
NF型非接触式逆止器是用在高速轴上的防逆转装置,具有逆止可靠,解脱容易、逆止力矩大、重量轻、安装方便等优点。其综合机械性能明显优于其它逆止装置,广泛地应用于带式输送机、斗式提升机、刮板输送机及其它有逆止要求的设备。我厂生产的NF型逆止器,其技术性能完全符合ZBJ81007-89的规定,同时,为了便于用户的安装,我厂还开发带防转座的非接触式逆止器,型号为NFG。
2、工作原理

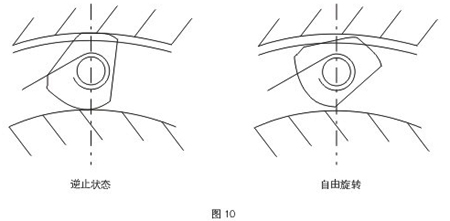

在逆止器内部,有多个异形块分布在由内、外圈所形成的滚道中,当内圈正向运转时,带动异形块一起旋转,当转速过非接触转速时,异形块在离心力的作用下发生偏转,与内、外圈脱离接触,从而实现无摩损运转。当内圈反向运转时,在弹簧的作用下,异形块与内、外圈接触并将其楔紧成一体,承受由内圈传送来的反向力矩。(见图10)

NF型非接触式逆止器

3、型号及标记

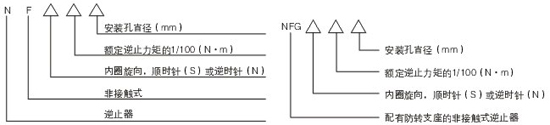

3.1 型号意义
NF型非接触式逆止器

3.2 标记示例
   NFS63-80表示:内圈顺时针方向旋转,逆止力矩6300N·m,安装孔径为80mm的NF型非接触式逆止器。
   NFGN100-90表示:内圈逆时针方向旋转,额定逆止力矩10000N·m,安装孔径为90mm的带防转支座的非接触式逆止器。

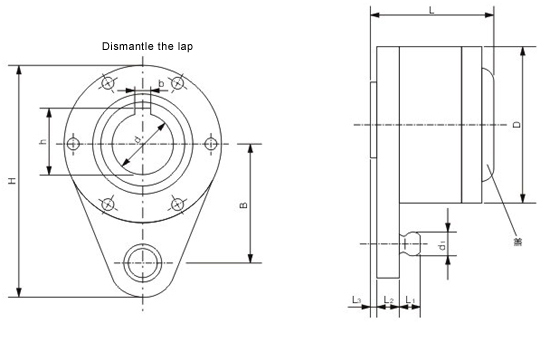

4、NF型逆止器的结构简图及主要技术参数
NF型非接触式逆止器

规  格
额定逆
止力矩
Te
N·m
非接触
转 速
r/min
最高
转速
r/min
结 构 尺 寸
最大重量
kg
dmax
dmin
D
d1
H
B
L
L1
L2
L3
NF10
1000
450
1500
50
32
190
28
278
150
162
25
20
5
28
NF16
1600
450
60
45
208
32
305
160
167
25
22
31
NF25
2500
425
70
50
230
38
330
170
172
25
25
38
NF40
4000
425
80
60
245
42
358
185
183
28
30
49
NF63
6300
400
90
70
265
45
378
195
196
30
35
62
NF80
8000
400
100
80
285
48
410
210
200
35
35
73
NF100
10000
400
110
90
305
52
440
225
238
35
45
98
NF125
12500
375
1000
120
100
340
58
492
250
262
40
50
8
154
NF160
16000
375
130
110
370
62
532
260
273
40
58
175
NF200
20000
350
140
120
415
65
590
300
275
50
58
214
NF250
25000
350
150
130
450
70
646
335
285
50
63
256

注:
1、d优先系列:32、38、40、42、45、48、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160;
2、内孔公差值为E7,推荐配合公差为E7/h6;
3、键槽尺寸及公差按GB1095-79的C11制造。

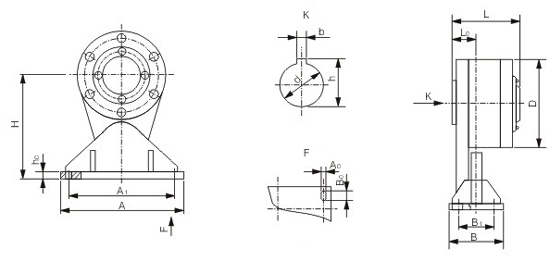

5、NFA逆止器结构简图及安装尺寸

NF型非接触式逆止器

规格
dmin
dmax
Smin
Smax
D
L
L0
H
h2
A
A1
A0
B
B1
B0
NYA10
NYA16
NYA25
NYA40
NYA63
NYA80
NYA100
NYA125
NYA160
NYA200
NYA250
32
45
50
60
70
80
90
100
110
120
130
50
60
70
80
90
100
110
130
140
150
160
110
110
115
120
125
130
140
160
165
175
180
145
150
155
166
180
185
220
250
260
260
270
190
208
230
245
265
285
305
340
370
415
450
162
167
172
183
196
200
238
262
273
275
285
36
38
43
48
56
56
68
76
84
87
92
215
225
250
265
330
345
375
400
435
465
500
12
12
16
16
20
20
22
22
25
25
25
200
200
250
250
380
380
400
400
450
450
450
160
160
200
200
330
330
350
350
380
380
380
14
14
18
18
22
22
22
22
26
26
26
95
95
120
120
160
160
170
170
180
180
180
60
60
75
75
100
100
110
110
125
125
125
20
20
25
25
34
34
34
34
36
36
36

注:表中“Smin”和“Smax”分别为安装逆止器的轴伸所需的最小和最大长度。

6、适用说明
非接触式逆止器安装在减速器的高速轴轴伸或中间轴伸上。逆止器的选型与其安装轴所需的逆止力矩、轴伸的转速及尺寸有关。
以带式输送机为例其选取型步骤如下:

6.1 根据工况计算所需逆止力矩M,M要小于或等于逆止器的额定逆止力矩Mn。



式中:
Mr--输送机所需的计算逆止力矩(N·m)
i--逆止器安装轴伸到减速器输出轴的传动比
n--安装在输送机驱动装置上的逆止器数量
Kj--接合系数(每小时停机小于10次,Kj=0;每小时停机大于10次,Kj=0.1)
Ku--温度系数,按环境温度查表7
环境温度(℃)
20
30
40
50
60
70
Ku
0
0.1
0.2
0.3
0.4
0.5
Ks--工作时间系数,按每天工作时间查表8
每天工作时间(小时)
<2
2~6
7~12
<12
Ks
0
0.1
0.2
0.3

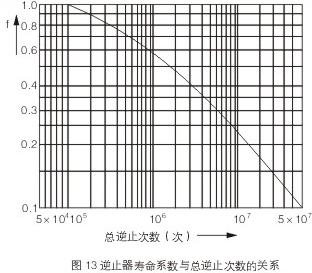

f--寿命系数,按逆止器逆止总次数查图
NF型非接触式逆止器
Φ--不均载系数,根据输送机布置形式确定单驱动 Φ=1;多驱动可按表6查取
驱动形式
单滚筒双电机
双滚筒双电机
双滚筒三电机
双滚筒四电机
Φ
1.25
2
1.5
2
6.2 根据主机安装逆止器轴伸的转速Nd校核逆止器的非接触转速Nf,要求Nd>Nf
6.3 根据安装逆止器的轴伸尺寸确定逆止器的安装孔直径。
6.4 确定逆止器的旋转方向。面对其安装轴伸的外端面观察,轴伸顺时针方向旋转,内圈旋向代号为“S”;反之则为“N”。
6.5 根据逆止力矩、逆止器安装孔直径和内圈的旋向代号,按前面所述的型号表示方法确定逆止器的型号。
