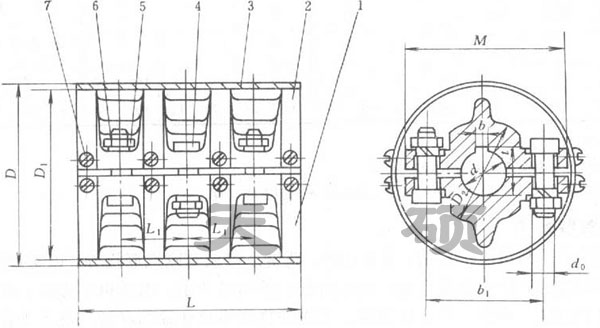

GJ 型夹壳联轴器基本技术参数和主要尺寸

型号	d		D	D1	D2	L	L1	M	b1	b		t		d0	件数		序号	1	2	3	4	5	6	7
	公称尺寸	偏差								公称尺寸	偏差	公称尺寸	偏差		n1	n2	名称	壳体（一）	壳体（二）	防护罩	螺栓	螺母	垫圈	螺钉
	公称尺寸	偏差								公称尺寸	偏差	公称尺寸	偏差		n1	n2	材料	HT200-400	HT200-400	Q235 钢板	Q235	Q235	65Mn	Q235
GJ1	30	+0.050	130	127	75	160	49	112	85	8	+0.030	33.1	+0.0170	M12	6	16		30/1	30/2	30/3	M1 2 × 48	M12	12	M4 × 12
GJ2	35		130	127	75	160	49	112	85	10	+0.030	38.6	+0.0170	M12	6	16		35/1	35/2	35/3	M1 2 × 48	M12	12	M4 × 12
GJ3	40		130	127	75	160	49	112	85	12	+0.0350	43.6		M12	6	16		40/1	40/2	40/3	M12 × 48	M12	12	M4 × 12
GJ4	45		145	142	90	190	58	122	95	14		49.1		M12	6	16		45/1	45/2	45/3	M12 × 55	M12	12	M4 × 12
GJ5	50		145	142	90	190	58	122	95	16		55.1	+0.20	M12	6	16		50/1	50/2	50/3	M12 × 55	M12	12	M4 × 12
GJ6	55	+0.060	170	167	100	220	68	144	110	16		60.1		M16	6	16		55/1	55/2	55/3	M16 × 55	M16	16	M4 × 12
GJ7	60		170	167	100	220	68	144	110	18		65.6		M16	6	16		60/1	60/2	60/3	M16 × 65	M16	16	M4 × 12
GJ8	65		185	182	115	250	77	158	125	18		70.6		M16	6	16		65/1	65/2	65/3	M16 × 60	M16	16	M4 × 12
GJ9	70		185	182	115	250	77	158	125	20	+0.0450	76.1	+0.0230	M16	6	16		70/1	70/2	70/3	M16 × 65	M16	16	M5 × 12
GJ10	75		205	202	130	360	85	180	140	20		81.1		M20	8	20		75/1	75/2	75/3	M20 × 75	M20	20	M5 × 12
GJ11	80		205	202	130	360	85	180	140	24		87.2		M20	8	20		80/1	80/2	80/3	M20 × 75	M20	20	M5 × 12
GJ12	90	+0.070	245	242	160	390	92	215	175	24		97.2		M20	8	20		90/1	90/2	90/3	M20 × 75	M20	20	M5 × 12
GJ13	100	+0.070	260	257	160	440	104	230	185	28		108.2		M24	8	20		100/1	100/2	100/3	M24 × 90	M24	24	M5 × 12

夹壳联轴器是主要有以下几点特点:
(1) 夹壳联轴器重量轻,超低惯性和高灵敏度;
(2) 夹壳联轴器免维护,超强抗油和耐腐蚀性;
(3) 夹壳联轴器无法容许偏心,使用时应让轴尽量外露;
(4) 夹壳联轴器主体材质可选铸铁、铸钢，有腐蚀的情况下使用不锈钢材质;
(5) 夹壳联轴器固定方式有夹紧,顶丝固定;
(6) 夹壳联轴器结构简单,装卸方便;

●夹壳联轴器装配和拆卸时轴不需轴向移动，所以装拆很方便，夹壳联轴器的缺点是两轴轴线对中精度低，结构和形状比较复杂，制造及平衡精度较低，只适用于低速和载荷平稳的场合，通常最大外缘的线速度不大于 5m/s ，当线速度超过 5m/s 时需要进行平衡校验。
●为了改善平衡状况，螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。
●立式夹壳联轴器的得特性与夹壳联轴器近似，结构简单，装拆方便，适用于低速（最高圆周线速度为５Ｍ／Ｓ），无冲击，振动载荷平稳的场合，宜用于搅拌器等立轴的联接。● 夹壳联轴器是利用两个沿轴向剖分的夹壳，用螺栓夹紧以实现两轴联接，靠两半联轴器表面间的摩擦力传递转矩，利用平键作辅助联接。。
