　　　　　　　　　　　　　　　　　　鼓形滚珠联轴器
　　滚珠联轴器具有鼓形滚珠联轴器是由外齿轴套、内齿法兰圈、鼓形滚珠、滚珠挡圈、止口定位圈、安全保险滑套、端盖封板组成。

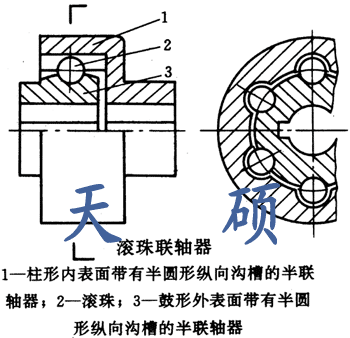

滚珠联轴器比鼓形齿联轴器、重型十字万向联轴器承载能力大、运转平稳、缓冲性好、调心能力强、传动效率高、使用寿命长和结构简单、维护方便等特点。干油润滑周期长，维护检查方便，不会断齿、轴，造成事故，优势十分显著。能在工况恶劣的环境中稳定工作。因此，广泛应用于冶金、选矿、电力、重型传动运输车辆、船泊、港口运输机械、吊（天）车等行业，只要是使用齿形联轴器、重形十字万向联轴器的设备厂矿就可以应用滚珠联轴器。鼓形齿滚珠联轴器外齿轴套的外表面和内齿法兰圈的内表面沿圆周加工成相应等分的轴向半圆柱形凹弧形槽，鼓形滚珠置于内、外半圆弧齿槽构成的圆柱形孔槽中，三者配合实现传递扭矩，在外齿轴套弧齿槽端口处设有滚珠挡圈，保证滚珠在同一周线上工作实现同步调心，在两内齿法兰圈法兰相联处设有止口定位圈，控制内齿法兰圈轴向流动范围，并避免撞坏端盖封板现象。

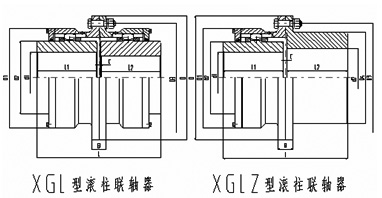

　滚柱联轴器

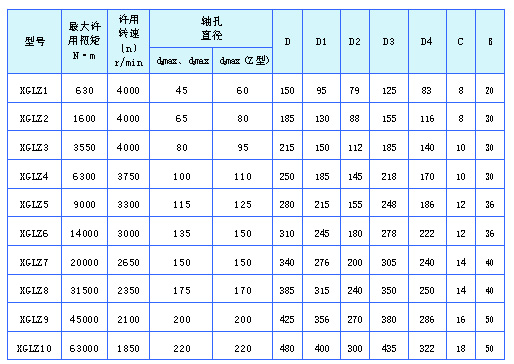

　　 XGL系列鼓型滚柱联轴器是我们在QL型滚珠联轴器基础上开发出来的新产品，该联轴器在具有QL型滚珠联轴器以上特点的基础上还具有转动惯量、飞轮矩较小的特点，改变了原传动部件的接触形式，传递扭矩更大，传动更平稳，加工更方便。

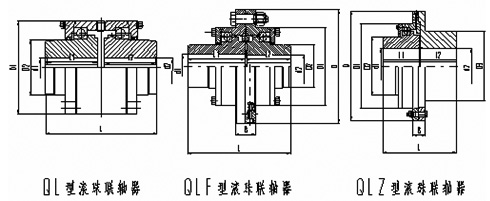

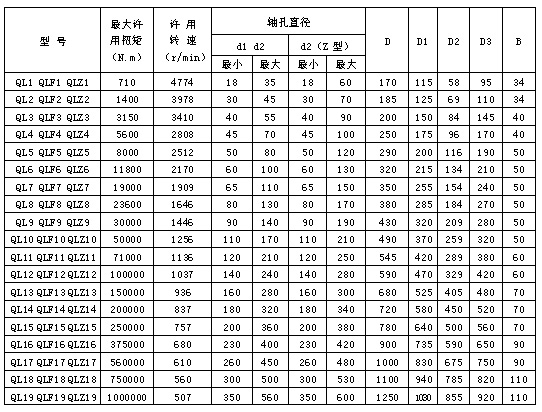

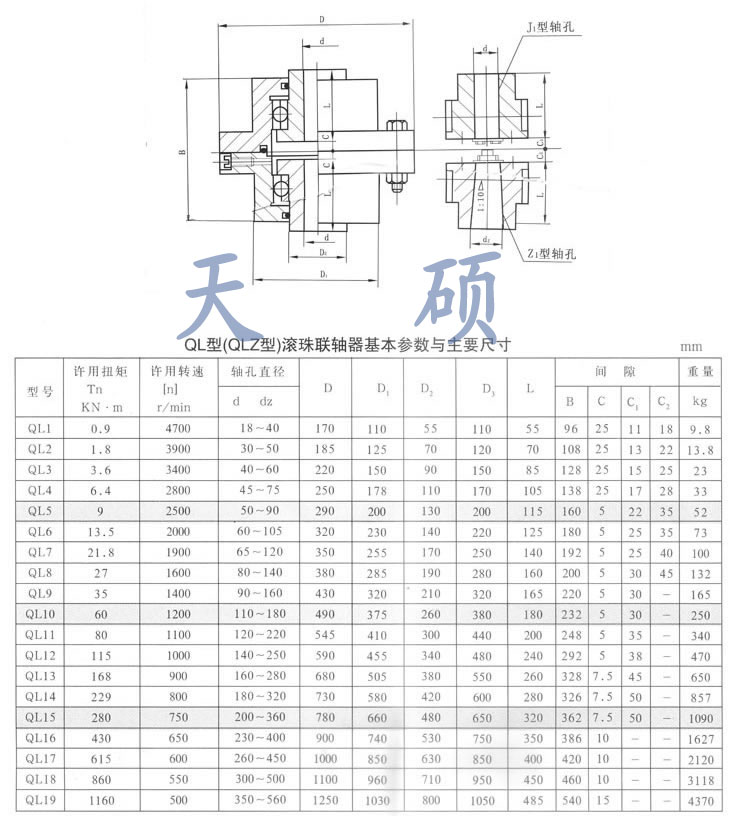

　　QL系列滚珠联轴器性能优越，适用性强，是其它各类型联轴器的理想替代产品。
　　滚珠联轴器具有以下优点：

　　1．滚珠联轴器承载能力大：两凹半圆柱槽与钢球的接触在两轴交角变化时均为圆弧线接触，接触应力小，磨损少。

　　2．滚珠联轴器允许轴间交叉角度大：两凹半圆柱槽与钢球的接触相对位置变化不受限制，且灵活，故两轴允许的交角可达1.5度或更大（两轴允许的交角大小取决于两凹半圆柱槽之间的间隙大小）。

　　3．滚珠联轴器隔离振动，噪声小：两凹半圆柱槽与钢球的间隙相当小，理论上可为零，故运动精确、平稳、噪声低，能适用高速轴的联接。

　　4．滚珠联轴器传动效率高：两轴交角变化与轴向移动时两凹半圆柱槽与钢球的相对运动为滚动，故摩擦损耗小，传动效率高，温度低，节能。

　　5．滚珠联轴器使用寿命长：内、外齿由两凹半圆柱槽形成，故根部强度极高，不会断齿；齿面经热处理为硬齿面，进一步提高了强度和耐磨性。

　　6．滚珠联轴器安装精度低，使用维护简单：本联轴器对轴的对中要求低，所以安装精度要求低，不易损坏；基本没有润滑维护等要求。

滚珠联轴器提出了利用滚珠钢球传递扭矩，实现补偿两轴相对偏移的崭新理念，倡导的是一种全新的联接两同轴线传动轴系的方式，是联轴器史上一次重大的技术突破。
