 根据类型分类 |
|
|
|
|

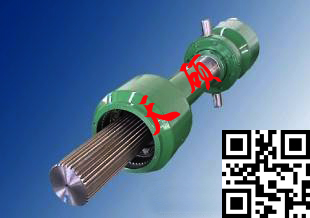

GSL-Z正装伸缩型鼓型齿式联轴器

伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。
GSL长伸缩鼓形齿联轴器适用于联接两个同轴线传动轴系，回转直径φ200-φ760mm，传动公称转矩31.5～1600KN·m，有负载时轴线折角≤1.5°，空载时轴线折角≤3° .
GSL伸缩型鼓形齿联轴器标记：
GSL--□ □ × □ + S
GSL:伸缩型鼓形齿联轴器
□ ：装配型式（正装标记为“Z”反装标记为“F”）
□ ：联轴器规格
□ ：最小长度（用记需要的最小长度）]
S ：伸缩量
示例：
例1：回转直径是285mm，最小长度1000mm,用于安装使用的伸缩量为600mm的正装联轴器标记为：GSL-Z285×1000+600 JB/T10540-2005
例2：回转直径是285mm，最小长度1260mm,用于安装使用的伸缩量为600mm的反装联轴器标记为：GSL-F285×1260+600 JB/T10540-2005

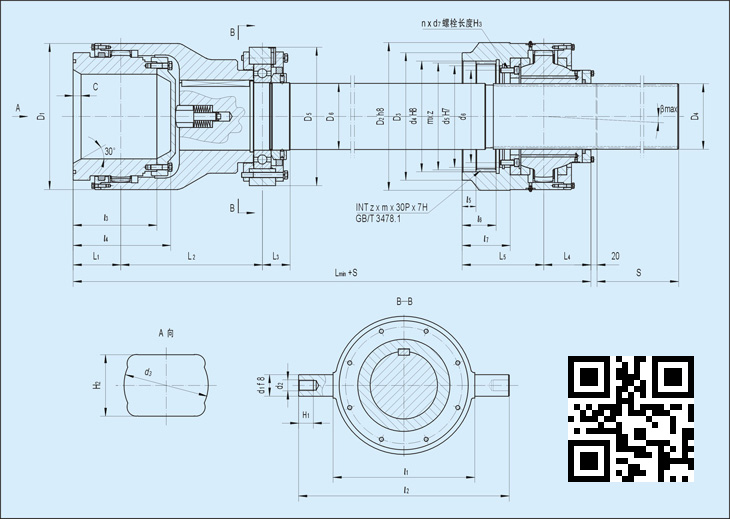

GSL-Z正装长伸缩鼓形齿联轴器的参数及主要尺寸：(JB/T 10540-2006)
GSL-Z正装长伸缩鼓形齿联轴器的参数及主要尺寸：(JB/T 10540-2006) mm
型 号 |
公称直径
D |
公称
转矩
Tn |
轴线
折角
β |
许用
转速
[n] |
外 形 尺 寸 |
耳轴尺寸 |
L1 |
L2 |
L3 |
L4 |
L5 |
Lmin |
D1 |
D2
(h8) |
D3 |
D4 |
D5 |
d1
f8 |
l1 |
l2 |
2×d2×H1 |
mm |
kN.m |
° |
r/min |
mm |
GSL-Z250 |
250 |
63 |
≤
1.5 |
2000 |
105 |
280 |
60 |
90 |
195 |
780 |
250 |
258 |
220 |
105 |
250 |
45 |
270 |
425 |
M20×40 |
GSL-Z260 |
260 |
71 |
1700 |
105 |
280 |
60 |
90 |
198 |
783 |
260 |
260 |
220 |
110 |
260 |
45 |
270 |
425 |
M20×40 |
GSL-Z285 |
285 |
90 |
1600 |
115 |
315 |
60 |
105 |
205 |
850 |
285 |
270 |
245 |
120 |
270 |
50 |
278 |
442 |
M20×40 |
GSL-Z300 |
300 |
100 |
1500 |
115 |
315 |
62 |
108 |
205 |
855 |
300 |
270 |
250 |
124 |
270 |
50 |
278 |
442 |
M22×45 |
GSL-Z310 |
310 |
112 |
1400 |
130 |
360 |
62 |
135 |
235 |
972 |
310 |
280 |
250 |
130 |
290 |
55 |
292 |
488 |
M24×45 |
GSL-Z320 |
320 |
125 |
1320 |
130 |
360 |
62 |
135 |
235 |
972 |
320 |
290 |
270 |
136 |
290 |
55 |
292 |
488 |
M24×45 |
GSL-Z335 |
335 |
140 |
1250 |
130 |
360 |
65 |
135 |
235 |
975 |
335 |
330 |
270 |
150 |
290 |
55 |
293 |
488 |
M24×45 |
GSL-Z350 |
350 |
180 |
1200 |
130 |
360 |
75 |
145 |
245 |
1005 |
350 |
340 |
295 |
174 |
320 |
55 |
312 |
505 |
M24×45 |
GSL-Z390 |
390 |
250 |
950 |
140 |
390 |
80 |
155 |
255 |
1070 |
390 |
380 |
335 |
194 |
360 |
60 |
360 |
570 |
M24×50 |
GSL-Z440 |
440 |
355 |
700 |
150 |
430 |
85 |
165 |
260 |
1140 |
440 |
440 |
375 |
208 |
410 |
65 |
420 |
650 |
M24×50 |
GSL-Z475 |
475 |
400 |
600 |
155 |
460 |
85 |
165 |
265 |
1180 |
475 |
480 |
415 |
220 |
450 |
70 |
460 |
684 |
M36×60 |
GSL-Z490 |
490 |
500 |
500 |
155 |
475 |
90 |
180 |
290 |
1240 |
490 |
490 |
420 |
232 |
470 |
70 |
460 |
700 |
M36×60 |
GSL-Z550 |
550 |
710 |
350 |
155 |
510 |
95 |
180 |
310 |
1300 |
550 |
550 |
470 |
252 |
510 |
75 |
520 |
770 |
M36×60 |
GSL-Z580 |
580 |
900 |
320 |
155 |
515 |
98 |
185 |
310 |
1313 |
580 |
560 |
485 |
258 |
525 |
75 |
525 |
770 |
M42×65 |
GSL-Z600 |
600 |
1000 |
300 |
175 |
550 |
105 |
210 |
330 |
1420 |
600 |
600 |
510 |
265 |
565 |
80 |
560 |
820 |
M42×65 |
型 号 |
公称
转矩
Tn |
轧辊端连接尺寸 |
减速器端连接尺寸 |
伸
缩
量
S |
质量 |
转动
惯量 |
d3 |
H2 |
l3
max |
l4
max |
d4 |
d5
H7 |
d6
js10 |
m×z |
n×d7×H3 |
l5 |
l6 |
l7 |
kN.m |
mm |
kg |
kg.m2 |
GSL-Z250 |
63 |
150 |
110 |
195 |
235 |
195 |
170 |
150 |
4×46 |
8×M10-25 |
35 |
90 |
125 |
±500 |
207 |
1.62 |
GSL-Z260 |
71 |
160 |
120 |
200 |
240 |
198 |
170 |
150 |
4×46 |
8×M10-25 |
37 |
92 |
129 |
224 |
1.89 |
GSL-Z285 |
90 |
165 |
120 |
205 |
245 |
220 |
194 |
175 |
4×47 |
10×M10-25 |
37 |
95 |
130 |
291 |
2.95 |
GSL-Z300 |
100 |
180 |
130 |
210 |
250 |
220 |
194 |
175 |
5×42 |
10×M10-30 |
45 |
100 |
132 |
322 |
3.62 |
GSL-Z310 |
112 |
190 |
145 |
210 |
255 |
220 |
200 |
175 |
5×42 |
12×M12-30 |
50 |
100 |
150 |
394 |
4.73 |
GSL-Z320 |
125 |
190 |
145 |
210 |
255 |
220 |
200 |
175 |
5×43 |
12×M12-30 |
50 |
100 |
150 |
420 |
5.38 |
GSL-Z335 |
140 |
195 |
145 |
210 |
255 |
245 |
220 |
200 |
5×47 |
12×M12-30 |
50 |
100 |
150 |
460 |
6.45 |
GSL-Z350 |
180 |
195 |
145 |
215 |
255 |
260 |
240 |
220 |
5×50 |
12×M12-30 |
50 |
100 |
150 |
507 |
7.76 |
GSL-Z390 |
250 |
220 |
160 |
230 |
275 |
280 |
260 |
240 |
5×54 |
12×M12-30 |
50 |
100 |
150 |
650 |
12.36 |
GSL-Z440 |
355 |
240 |
175 |
250 |
295 |
336 |
300 |
276 |
6×54 |
12×M16-40 |
50 |
100 |
155 |
836 |
20.23 |
GSL-Z475 |
400 |
275 |
200 |
272 |
317 |
365 |
330 |
300 |
6×59 |
12×M16-40 |
50 |
110 |
155 |
1032 |
29.11 |
GSL-Z490 |
500 |
280 |
205 |
280 |
330 |
374 |
344 |
316 |
6×60 |
12×M16-40 |
50 |
120 |
160 |
1139 |
34.18 |
GSL-Z550 |
710 |
290 |
215 |
320 |
375 |
400 |
370 |
320 |
6×64 |
12×M16-40 |
50 |
130 |
170 |
1537 |
58.12 |
GSL-Z580 |
900 |
298 |
220 |
325 |
388 |
405 |
370 |
320 |
6×65 |
12×M16-40 |
50 |
135 |
175 |
1769 |
74.39 |
GSL-Z600 |
1000 |
345 |
230 |
345 |
400 |
450 |
414 |
368 |
8×54 |
12×M20-40 |
50 |
155 |
195 |
2020 |
90.90 |

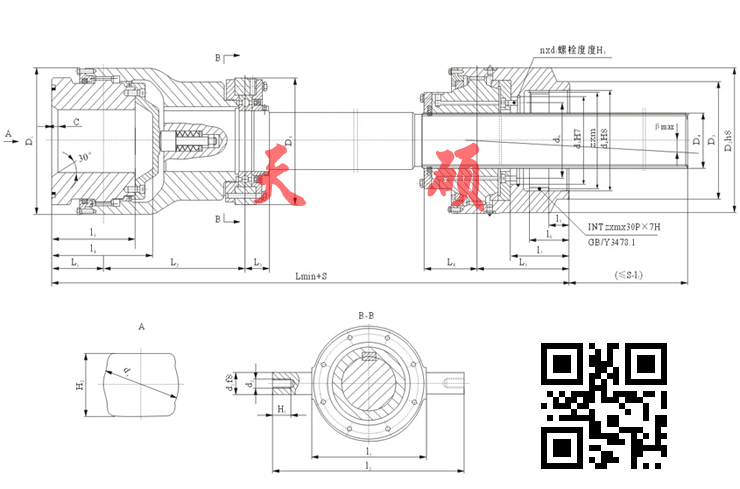

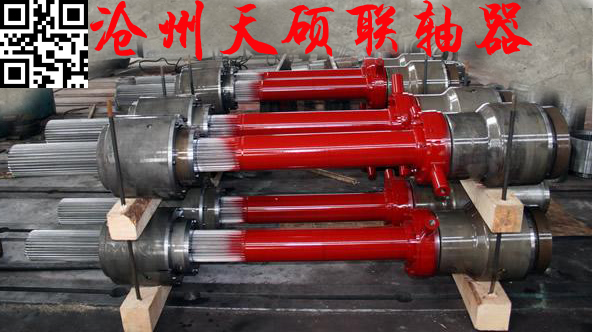

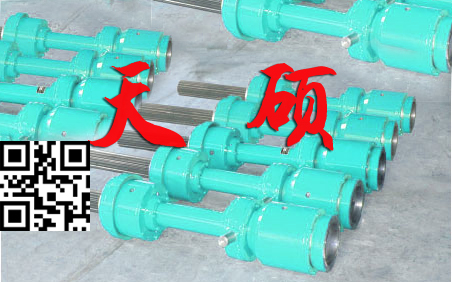

SL-F反装长伸缩鼓形齿联轴器

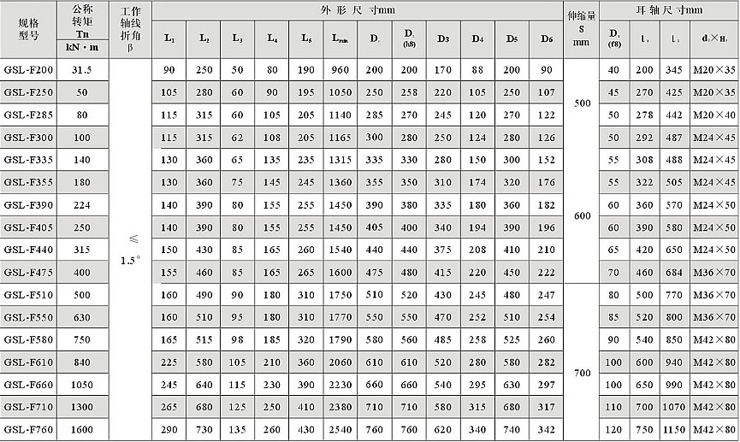

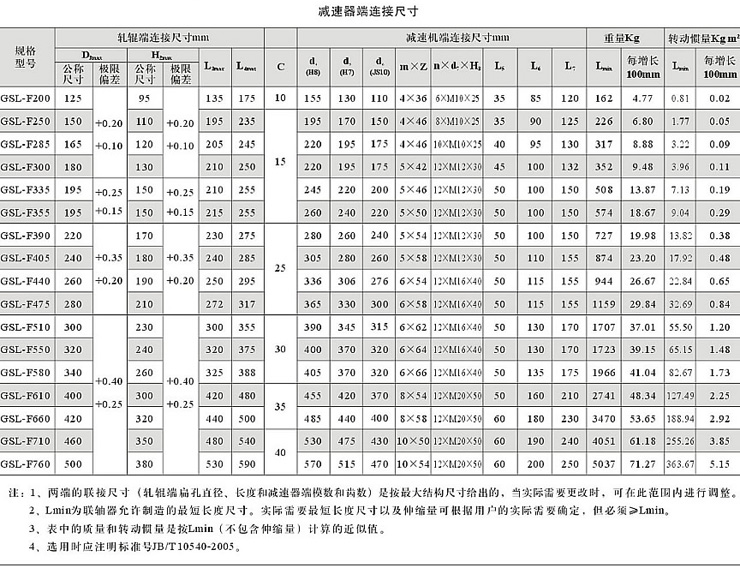

GSL-F反装长伸缩鼓形齿联轴器的参数及主要尺寸：(JB/T 10540-2006) mm
注1：两端的联接尺寸（轧辊端连接尺寸和减速器端模数和齿数）是按最大结构尺寸给出的，当实际需要更改时，可在此范围内进行调整。
注2：联轴器最短长度的确定公式：Lmin=L1+L2+L3+L4+L5+L＇（此表中，中间轴长度L＇按0计算），实际安装长度（含伸缩量）根据用户的实际需要确定。
注3：表中的质量和转动惯量是按Lmin 计算的近似值。
|
