MAL型安全磨擦联轴器 （JB/ZQ4077-89）

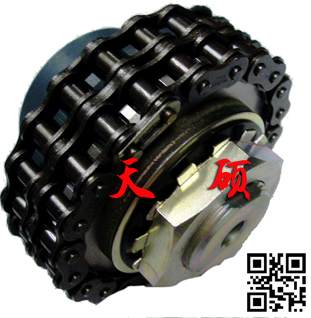

MAL链轮摩擦式安全联轴器鼓形齿式连轴器
链轮摩擦式安全联轴器是有弹性元件挠性安全联轴器的一种型式，由双排滚子链联接两半联轴器，链轮与摩擦片之间可产生相对滑动，起安全保护作用，转矩根据碟形弹簧的压缩量而确定。
链轮摩擦式安全联轴器的特点
(1)．工作可靠、使用寿命长。
(2)．可实现自动断电、报警
(3)装拆维修方便。
(4)具有少量减振、缓冲和补偿性能
(5)可用于潮湿多尘等恶劣工况。
(6)对电机和其他零件起安全保护作用．
(7)改变链轮为齿轮或带轮传动形式．即可扩大使用范围．

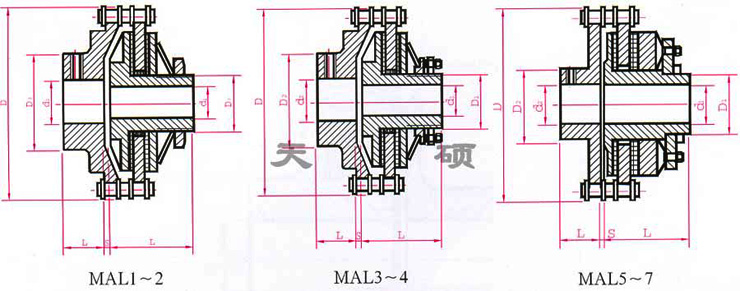

MAL型安全磨擦联轴器基本参数和主要尺寸 mm（JB/ZQ4077-89）
型号 |
滑动转矩 Tn N · m |
许用转速 R/min |
轴孔尺寸 |
链号 |
D |
D1 |
D2 |
S |
重量 kg |
转动
惯量 kg · m 2 |
主动端 |
y |
从动端 |
J1 |
min |
max |
d1 |
L1 |
d2 |
L2 |
MAL
1Q |
6 ． 3 |
28 |
1000 |
10~19 |
52 |
14~28 |
27~44 |
TG 127x 2 |
102 |
M33 x 1.5 |
60 |
3.7 |
3.0 |
0.003 |
MAL
1Z |
14 |
56 |
1000 |
16~24 |
52 |
18~38 |
30~60 |
MAL
2Q |
20 |
80 |
800 |
16~25 |
62 |
18~38 |
30~60 |
TG
158 x 2 |
137 |
M42 x 1.5 |
80 |
4.2 |
8.0 |
0.014 |
MAL
2Z |
40 |
140 |
800 |
19~30 |
62 |
20~45 |
38~84 |
MAL
3Q |
63 |
224 |
500 |
20~35 |
75~82 |
20~48 |
60~107 |
TG 190 x 2 |
188 |
M65
x 2 |
110 |
3.7 |
18.9 |
0.061 |
MAL
3Z |
90 |
400 |
500 |
25~45 |
75~112 |
30~65 |
60~107 |
MAL
4Q |
125 |
560 |
400 |
30~50 |
100~112 |
30~70 |
84~132 |
TG 254 x 2 |
251 |
M90
x 2 |
150 |
5.2 |
46.5 |
0.658 |
MAL
4Z |
224 |
1120 |
400 |
35~63 |
100~142 |
40~90 |
84~107 |
MAL
5Q |
400 |
1400 |
300 |
38~63 |
120~142 |
40~75 |
84~132 |
TG 444x 2 |
345 |
M100 x 2 |
130 |
3.8 |
76.5 |
0.921 |
MAL
5Z |
630 |
2000 |
300 |
42~71 |
120~142 |
45~85 |
84~132 |
MAL
6Q |
900 |
2800 |
200 |
40~75 |
150 |
45~85 |
84~132 |
TG 508x 2 |
470 |
M150 x 2 |
145 |
5.4 |
155 |
3.726 |
MAL
6Z |
2000 |
4000 |
200 |
65~100 |
150~212 |
65~100 |
132~167 |
MAL
7Q |
2500 |
5000 |
140 |
70~110 |
190~212 |
80~140 |
132~202 |
TG
508 x 2 |
567 |
M190
x 2 |
250 |
10 |
335 |
8.249 |
MAL
7Z |
4500 |
10000 |
140 |
95~130 |
190~252 |
110~170 |
167~242 |
AMN型内张磨擦式安全磨擦联轴器 （JB/T 6138-92）
通过更换弹簧以调整联轴器的滑动转矩。传递的转矩超出联轴器的滑动转矩时，联轴器主、从动侧之间打滑；当传递的转矩低于滑动转矩时，联轴器两侧无相对滑动，自动恢复正常工作。在使用范围内正常工作，一般不需更换零部件，在正确选用AMN型内张摩擦式安全联轴器的前提下，可以有效地部分减缓轴系传动起动时的冲击载荷，使机器匀加速起动，同时可防止因超载而烧毁电动机。AMN型内张摩擦式安全联轴器是摩擦式安全联轴器的一种结构型式，利用两个圆柱螺旋弹簧通过中间环压紧弓型摩擦片，使摩擦副之间产生摩擦力，该摩擦力的大小决定了联轴器的滑动转矩。可用于需过载安全保护的工况条件，以避免关键零部件的破坏。弹性联轴器 联轴器 链轮联轴器
