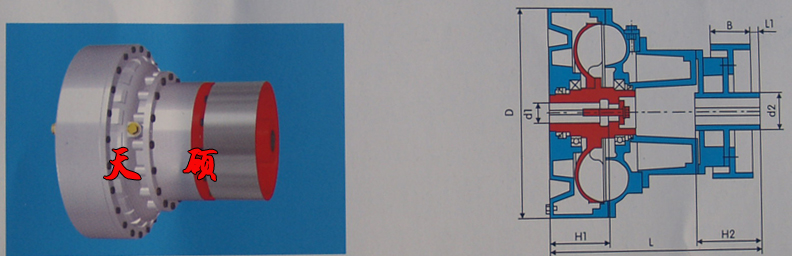

加长后辅室带侧辅室·内轮驱动制动轮式·限矩型液力偶合器
液力偶合器

型号 L D 制动轮 L1 输入端 输出端 充油量 重量
(不包括油)
(Kg)
最高转速
(r/min)
过载系数
D1 B d1max H1max d2max H2max max min
YOXVSNZ400 495 Φ480 Φ315 150 10 Φ70 140 Φ70 140 13.5 6.7 73 1500 1.2~2.35
YOXVSNZ450 570 Φ530 Φ315 150 10 Φ75 140 Φ75 140 19.5 9.7 85 1500 1.1~2.5
YOXVSNZ500 660 Φ590 Φ400 190 10 Φ90 170 Φ90 170 26.8 13.4 128 1500 1.1~2.5
YOXVSNZ560 700 Φ650 Φ400 190 10 Φ100 210 Φ100 210 34.2 17.1 165 1500 1.1~2.5
YOXVSNZ600 725 Φ695 Φ500 210 15 Φ100 210 Φ110 210 43.6 21.8 190 1500 1.1~2.5
YOXVSNZ650 770 Φ740 Φ500 210 15 Φ125 225 Φ130 210 62.4 31.2 270 1500 1.1~2.5
YOXVSNZ750 890 Φ842 Φ630 265 15 Φ140 250 Φ150 250 88.4 44.2 432 1500 1.1~2.5
YOXVSNZ875 990 Φ978 Φ630 265 20 Φ150 250 Φ150 250 145.6 72.8 615 1500 1.1~2.5
YOXVSNZ1000 1100 Φ1125 Φ700 300 25 Φ150 250 Φ150 250 192.4 96.2 825 1000 1.1~2.5

注:结构性能特点及选型注意事项:
●系加长后辅室带侧辅室YOXVS与内轮驱动制动轮式YOXNZ的组合,输出端带梅花型弹性联轴器与制动轮,偶合器重量由电机承担。
●用于需要超软起动且需制动的工作机上。
●总长尺寸 L 、制动轮尺寸 D1、B、L1 可由用户另行确定。
