复合泄液式·限矩型液力偶合器
液力偶合器

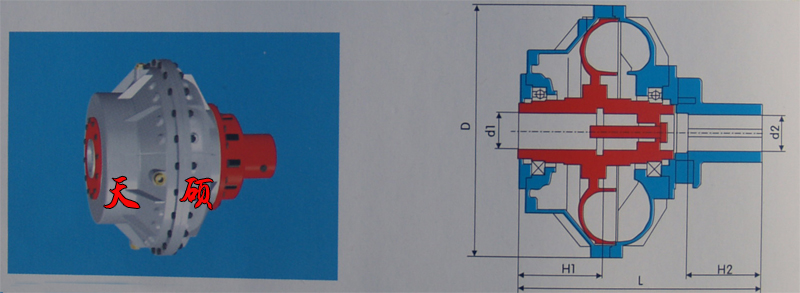

型号 Lmin D 输入端 输出端 充油量 重量
(不包括油)
(Kg)
最高转速
(r/min)
过载系数
d1max H1max d2max H2max max min
YOXF360 445 Φ420 Φ60 140 Φ60 140 7.1 3.55 49 1500 0.8~2.0
YOXF400 470 Φ480 Φ70 140 Φ70 140 9.3 4.65 65 1500 0.8~2.0
YOXF450 500 Φ520 Φ75 140 Φ70 140 13 6.5 70 1500 0.8~2.0
YOXF500 580 Φ580 Φ90 170 Φ90 170 19.2 9.6 105 1500 0.8~2.0
YOXF560 650 Φ635 Φ100 210 Φ110 210 27 13.5 140 1500 0.8~2.0
YOXF600 670 Φ686 Φ110 210 Φ120 210 36 18 200 1500 0.8~2.0
YOXF650 680 Φ758 Φ125 210 Φ130 210 46 23 239 1500 0.8~2.0
YOXF750 830 Φ840 Φ140 250 Φ150 250 68 34 332 1500 0.8~2.0

注:YOXF内轮驱动偶合器的结构性能特点及选型注意事项:
●内轮驱动,腔内的叶轮作泵轮,弹性联轴节在减速机一侧,偶合器的重量主要由电机轴承担。
●当减速机轴比电机轴细很多时,用此型号可避免减速机断轴事故。
●结构类似静压泄液式,但由于设计了较大的侧辅室和内轮驱动,过载保护能力与动压泄液相同。
●由于偶合器堵转时,外壳不转,不利于散热,所以堵转型偶合器不能用此型式。
