LK、LKA型弹性块联轴器

LKA型弹性块联轴器基本参数和主要尺寸(JB/T9148-99)

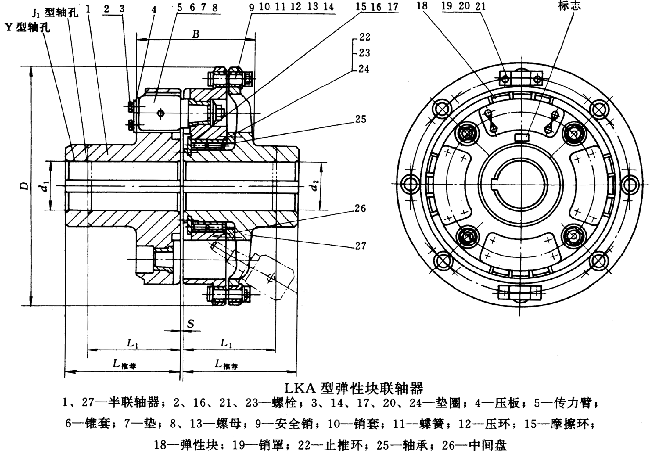

LKA型弹性块联轴器(JB/T9148-99)

LKA型弹性块联轴器基本参数和主要尺寸（JB/T9148-99）/mm

型号	公称转矩Tn/ N·m	许用转速[n]/ r·min-1	轴孔直径 d1、d2	轴孔长度			D	B	S	质量 m/kg	转动惯量I/ kg·m2
				Y型	J1型	L推荐
				L	L1
LKA1	10000	1275	85、90、95	172	132	150	500	244	5	258	4.32
			100、110、120	212	167
LKA2	16000	1195	95	172	132	170	550	250		364	6.1
			100、110、120、125	212	167
			130	252	202
LKA3	25000	1100	110、120、125	212	167	185	600	260		452	7.32
			130、140、150	252	202
LKA4	40000	1020	130、140、150			210	700	280		700	22.35
			160、170、180	302	242
LKA5	63000	955	160、170、180			230	750	300		790	35.1
			190、200、220	352	282
LKA6	100000	890	190、200、220			260	800	325	6	850	65.3
			240、250、260	410	330
LKA7	125000	750	220	352	282	280	900	345		930	83.2
			240、250、260	410	330
			280	470	380
LKA8	160000	630	240、250、260	410	330	300	1000	370	7	1200	100
			280、300、320	470	380
LKA9	200000	595	260	410	330	320	1100	395		1500	140
			280、300、320	470	380
			340	550	450
LKA10	250000	560	280、300、320	470	380	345	1150	425	8	1810	185
			340、360	550	450
LKA11	315000	500	300、320	470	380	360	1200	450		2300	249
			340、360、380	550	450
LKA12	400000	450	320	470	380	380	1300	485		2800	382
			340、360、380	550	450
			400	650	540
LKA13	500000	410	360、380	550	450	400	1400	520	10	3400	515
			400、420、440	650	540
LKA14	630000	320	400、420、440、450、460、480			450	1550	570		4520	902
LKA15	900000	250	440、450、460、480、500			500	1750	650		6610	1630
			530	800	680
LKA16	1250000	225	460、480、500	650	540	520	1900	720	12	9300	2790
			530、560	800	680
LKA17	1600000	220	530、560、600、630			600	2080	765	15	11700	3950
LKA18	2000000	190	560、600、630			650	2200	800		13400	5300
			670	900	780
LKA19	2500000	155	630	800	680	680	2300	915		15670	7296
			670、710、750	—	780
LKA20	3150000	130	710、750			750	2500	1040		19890	10650
			800、850		880

注：1.质量、转动惯量为近似值。

2.瞬时最大转矩不得超过公称转矩Tn的1.5倍。

LK、LKA型弹性块联轴器

LK型、LKA型弹性块联轴机许用补偿量(JB/T9148-99)

详细介绍：

许用补偿量	型号
许用补偿量	LK1～LK4 LKA1	LK5～LK15 LKA2～LKA11	LK16～LK18 LKA12～LKA14	LK19～LK20 LKA15～LKA20
轴向△x/mm	±1.5	±2	±2.5	±3
径向△y/mm	0.5	0.8		1
角向△α	0°30′		0°15′

注：表中所列许用补偿量是指工作状态，允许的由于制造误差、安装误差、工作载荷变化所引起的冲击、振动、机座变形、温度变化等综合因素所形成的两轴相对偏移的补偿能力。
