LK型弹性块联轴器
LK、LKA型弹性块联轴器
LK型弹性块联轴器

弹性块联轴器是以橡胶为弹性元件材料,无扭转传动间隙,易于现场调节刚度的弹性联轴器,具有补偿两轴相对偏移以及减振、缓冲性能,节能,无噪声,不用润滑,更换弹性件(易损件)时主机半联轴器用作轴线移动(对于重型机械设备此特点尤为重要),安装维护简便,使用寿命较长,根据需要通过改变橡胶配方(主要改变硬度)可以调整联轴器的扭转刚度。适用于联接两同轴线大中功率、振动冲击较大的轴系传动,例如冶金机械、矿山机械等。原来的标准(ZBJ19029-90)存在外径尺寸大、质量大等缺点,改进后的新标准(JB/T9148-99代替ZBJ19029-90)新结构不仅保留了减振、缓冲性能好的特点,而且缩小了外径尺寸,减轻了质量和转动惯量,提高了许用转速,经过几年的工业应用,优点十分明显,已成原结构的更新换代产品。新标准许用转速平均提高28%,最大外径平均缩小36%,转动惯量平均减小70%,质量平均减轻57%。

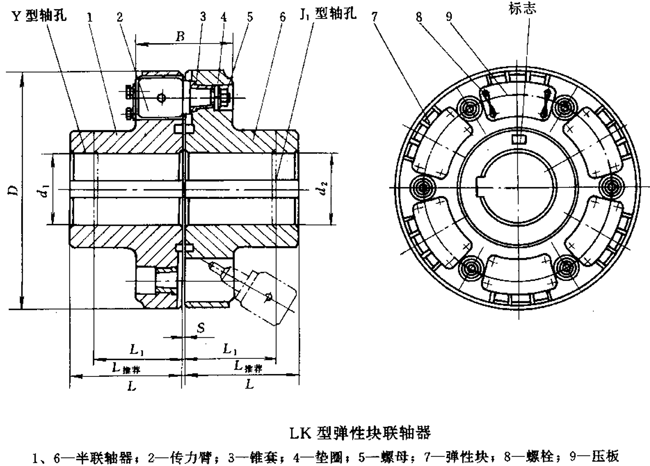

LK型弹性块联轴器基本参数和主要尺寸(JB/T9148-99)/mm
型号
公称转
矩Tn/
N·m
许用转
速[n]/
r·min-1
轴孔直径
d1、d2
轴孔长度
D
B
S
质量
m/kg
转动惯
量I/
kg·m2
Y型
J1型
L推荐
L
L1
LK1
10000
1950
85、90、95
172
132
150
370
190
5
125
4
100、110、120
212
167
LK2
16000
1750
95
172
132
170
415
208
200
5.2
100、110、120、125
212
167
130
252
202
LK3
25000
1600
110、120、125
212
167
185
450
225
265
6.3
130、140、150
252
202
LK4
40000
1400
130、140、150
210
520
260
338
21.5
160、170、180
302
242
LK5
63000
1200
160、170、180
230
600
275
6
580
26.6
190、200、220
352
282
LK6
100000
1170
190、200、220
260
620
285
625
29.3
240、250、260
410
330
LK7
125000
1080
220
352
282
280
670
295
780
55
240、250、260
410
330
280
470
380
LK8
160000
990
240、250、260
410
330
300
730
305
880
80
280、300、320
470
380
LK9
200000
950
260
410
330
320
760
315
1075
100
280、300、320
470
380
340
550
450
LK10
250000
920
280、300、320
470
380
345
790
345
7
1270
120
340、360
550
450
LK11
315000
820
300、320
470
380
360
850
380
1545
192
340、360、380
550
450
LK12
400000
790
320
470
380
380
910
420
1820
255
340、360、380
550
450
400
650
540
LK13
500000
750
360、380
550
450
400
960
460
8
2245
332
400、420、440
650
540
LK14
630000
690
400、420、440、450、460、480
450
1050
505
2670
520
LK15
900000
600
440、450、460、480、500
500
1200
550
10
4401
708
530
800
680
LK16
1250000
535
460、480、500
650
540
520
1350
570
4870
1248
530、560
800
680
LK17
1600000
480
530、560、600、630
600
1500
650
12
5900
1930
LK18
2000000
450
560、600、630
650
1600
730
7000
2650
670
900
780
LK19
2500000
420
630
800
680
680
1700
780
8850
4080
670、710、750
900
780
LK20
3150000
380
710、750
750
1900
820
12060
5500
800、850
1000
880
注:1.质量、转动惯量是近似值。
2.瞬时最大转矩不得超过公称转矩Tn的1.5倍。



LK型、LKA型许用补偿量
许用补偿量
型号
LK1~LK4
LKA1
LK5~LK15
LKA2~LKA11
LK16~LK18
LKA12~LKA14
LK19~LK20
LKA15~LKA20
轴向△x/mm
±1.5
±2
±2.5
±3
径向△y/mm
0.5
0.8
1
角向△α
0°30′
0°15′
注:表中所列许用补偿量是指工作状态,允许的由于制造误差、安装误差、工作载荷变化所引起的冲击、振动、机座变形、温度变化等综合因素所形成的两轴相对偏移的补偿能力。
