EMT系列湿式多片电磁离合器

㈠、主要用途:EMT湿式多片电磁离合器,需在润滑的条件下工作,摩擦片磨损少,使用寿命长,径向尺寸小、力矩大。可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中,起到离合、换向、变速等作用。

㈡、使用条件:

1.海拔高度不超过不超过2000m;

2.周围空气温度为-5℃~+40℃;

3.周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃;

4.离合器线圈的供电电压波动不超过+5%和-15%的额定电压;

5.摩擦片间需要有油润滑。

㈢、安装:

1.离合器安装前应清洗干净;

2.安装时应轴向固定,如分轴安装应保持同轴度为9级;

3.离合器工作时应向摩擦片供油。在高速运转和高频工作时,应采取轴心供油法(供应量见表);

4.离合器润滑油应清洁,否则会影响其使用可靠性。

主要性能参数:

Main Technical Data

规格

额定动力矩N.m

额定静力矩(≦) N.m

额定电压

D.C.V

线圈消耗功率(20℃)W

允许最高转速r/min

重量

Kg

供油流量

L/min

20K

200

320

24

55

2200

6.5

1.0

60K

600

960

24

72

1800

12.5

1.2

100K

1000

1600

24

86

1600

18

1.2

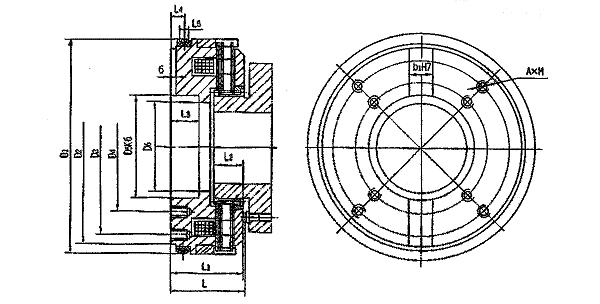

外形与安装尺寸

Overall and Installation Dimensions

规格

Size

径向尺寸Radial Dimensions

轴向尺Axial Dimensions



D1

D2

D3

D4

D5

D6

AxM

L

L1

L2

L3

L4

L5

b1

20K

166

142

116

-

90

80

4XM10深12

64.5

61.5

25

28

13

12

20



DS-008

60K

210

184

164

130

100

90

8XM12深14

77.5

72.8

30.5

31

14.5

10

20

100K

240

216

196

145

110

100

8XM12深15

80

74.3

32

32

14.5

12

25

规格

Size

齿数

Number of tllth

(Z)

模数

Modulus

(a)

压力角

Preesur Angle

(a)

节圆直径

Diameter of pitch

Circle

公法线长度

The Base Tangent Length

测跨齿数

Tooth Number of Measuring Span

20K

33

2.5

20°

82.5

27.96

4

60K

36

2.5

20°

90

35.23

5

100K

42

2.5

20°

105

35.03

5
