NJD(DSN)型低速逆止器
1.结构特点及工作原理
NJD(DSN)型低速逆止器（以下简称逆止器）是为了适应带式输送机发展需求，我公司科技创新吸收国内外同类产品最新技术，才用滚柱在楔面上的单向离合原理而设计。当逆止器单向转动时（即正常运转），带有精密楔面的内圈和滚柱组件与驱动轴一起转动，外圈与力臂固定在一起不动，滚柱和外圈之间形成润滑油膜，使得自由转动无金属接触。因此逆止器无空转阻力矩，温升很不明显。使用寿命显著提高。
当皮带减速至内圈停止时滚柱保持架在复位弹簧作用下带动滚柱移到接触区。所有滚柱均匀，准确的定位，确保载荷分布均匀，此时滚柱挤压在硬质精密的内圈楔面和外圈表面之间，逆止器实现逆止。
3.使用范围及环境
该逆止器能有效地阻止物料因重力而发生的逆行或下滑事故，并且在逆止状态时整个驱动装置仍处于卸载状态，将不会影响对电机减速机等驱动部件的维修和更换，是对防止因驱动系统损坏而出现的逆行事故，具有可靠的安全防护，该逆止器可用于大型倾斜带式输送机，斗式提升机，刮板输送机的逆止防护，其它设备也可参照使用。
该逆止器在运行中比其它形式的逆止器产生的热量要小，但也应注意异常原因造成热量过高。允许最高温度为80℃，此时要检查对主机设备的影响必要时应采取适当措施。
在使用环境超过38℃时在露天下工作应采防护措施，如使用遮阳罩通风式冷却设备等。此外逆止器周围环境不应有暴露的腐蚀性化学品或蒸气，这会使密封件受到损坏，力臂和挡铁处不可堆积杂物以防对逆止器产生轴向力。
|
|
|
|
|
|
|
|
|
|
|
|

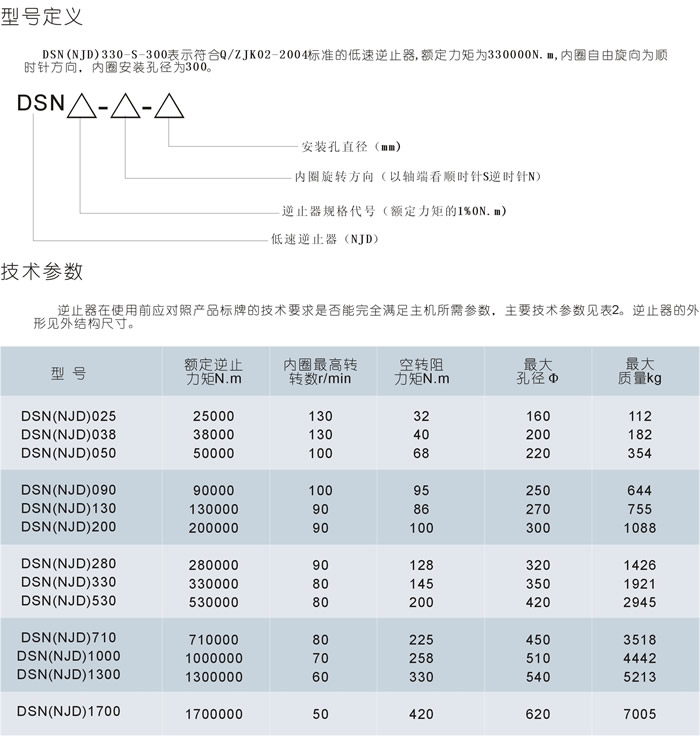

单位：mm |
| 型 号 |
额定逆止力矩 Tn/N.M |
孔径范围 d/mm |
内圈最高转速(r..min) |
空转阻力矩 (N.m) |

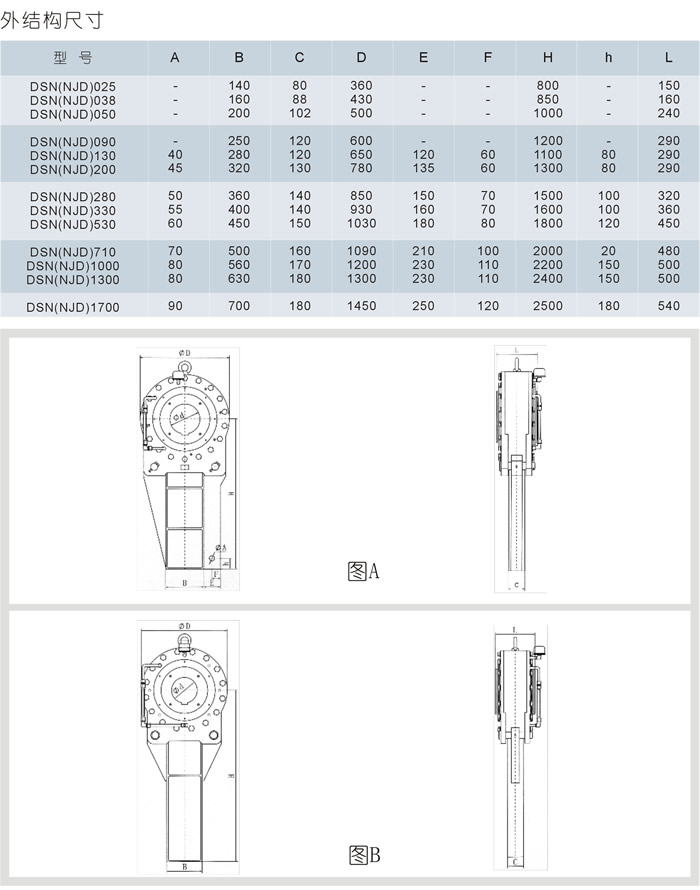

结构尺寸（mm） |
最大质量（kg） |
| B |
C |
D |
L |
H |
E |
F |
h |
ФA |
| NJD(DSN)025 |
25000 |
120-160 |
130 |
35 |
140 |
80 |
360 |
150 |
800 |
|
|
|
|
119 |
| NJD(DSN)040 |
40000 |
140-200 |
130 |
45 |
160 |
80 |
430 |
160 |
850 |
|
|
|
|
195 |
| NJD(DSN)050 |
5000 |
160-220 |
100 |
75 |
200 |
100 |
500 |
240 |
1000 |
|
|
|
|
362 |
| NJD(DSN)090 |
90000 |
180-250 |
100 |
95 |
250 |
116 |
600 |
290 |
1200 |
|
|
|
|
674 |
| NJD(DSN)130 |
130000 |
200-270 |
90 |
100 |
280 |
122 |
650 |
290 |
1100 |
120 |
60 |
80 |
40 |
768 |
| NJD(DSN)200 |
200000 |
230-300 |
90 |
110 |
320 |
130 |
780 |
290 |
1300 |
135 |
60 |
80 |
45 |
1088 |
| NJD(DSN)280 |
280000 |
250-320 |
90 |
140 |
360 |
140 |
850 |
320 |
1500 |
150 |
70 |
100 |
50 |
1452 |
| NJD(DSN)330 |
330000 |
280-350 |
80 |
160 |
400 |
142 |
930 |
360 |
1600 |
160 |
70 |
100 |
55 |
1962 |
| NJD(DSN)530 |
530000 |
320-420 |
80 |
220 |
450 |
150 |
1030 |
450 |
1800 |
180 |
80 |
120 |
60 |
2970 |
| NJD(DSN)710 |
710000 |
350-450 |
80 |
250 |
500 |
160 |
1090 |
480 |
2000 |
210 |
100 |
120 |
70 |
3518 |
| NJD(DSN)1000 |
1000000 |
380-500 |
70 |
280 |
560 |
170 |
1200 |
500 |
2200 |
230 |
110 |
150 |
80 |
4442 |
|

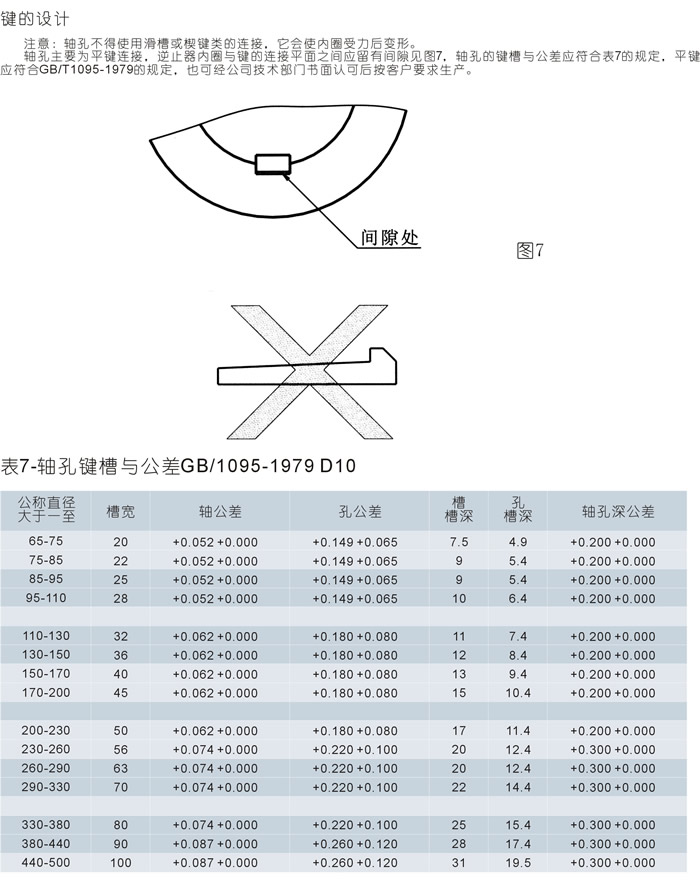

| 注：孔径公差E7，推荐轴公差h7或h6，安装孔键尺寸按GB/T1095-2003选取，键的剖面尺寸公差选用松联，联接轴为H9,毂为D10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7.逆止器的选用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 逆止器安装在减速机低速轴或传动滚筒轴上，根据实际工矿计算所需逆止力矩Tc、Tc要小于或等于额定逆止力矩（即Tc≤Te)。 |
|
| TC=9550XP/nXst≤Te(N.m) |
|
|
|
|
|
|
|
|
|
|
|
|
| 式中：TC-计算逆止力矩N.m Te-额定逆止力矩N.m P-逆止功率KW st-逆止器工矿系数 |
|
| n-安装轴转速r/min |
|
|
|
|
|
|
|
|
|
|
|
|
| 根据核算的逆止力矩按表1选择逆止器规格Tc≤Te。 |
|
|
|
|
|
|
|
|
|
| 根据轴径轴伸尺寸，确定逆止器的安装孔径。 |
|
|
|
|
|
|
|
|
|
|
| 确定逆止器的旋转方向，面对安装轴伸端观察，顺时针方向旋转为S，反之为N。 |

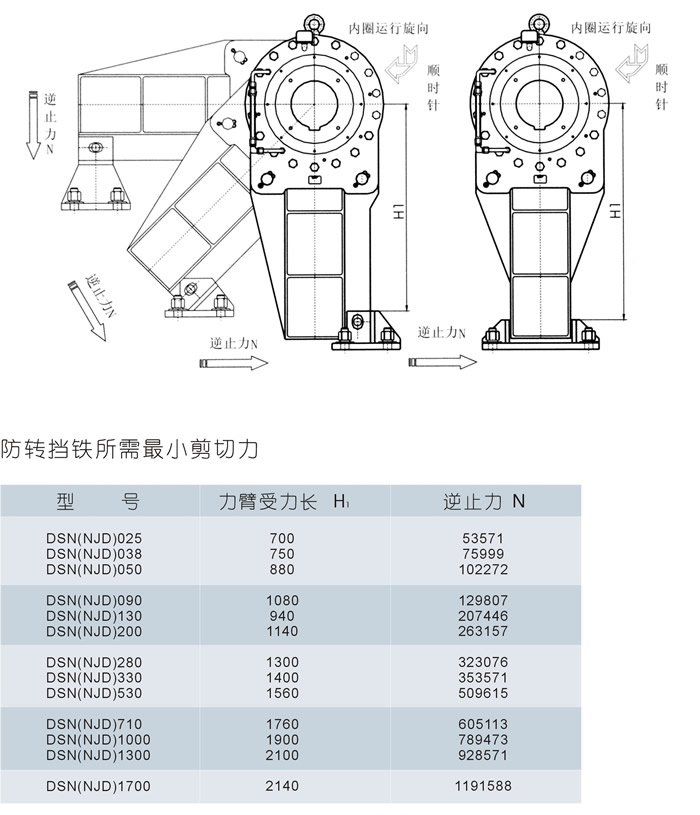

| 逆止器力臂的安装型式，有垂直、水平和倾斜，垂直安装推荐选用无销孔安装，倾斜和水平安装推荐选用有销孔安装形式。订货请说明。 |
