㈠、主要用途:DLMT湿式多片电磁离合器,需在润滑的条件下工作,摩擦片磨损少,使用寿命长,径向尺寸小、力矩大。可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中,起到离合、换向、变速等作用。

㈡、使用条件:

1.海拔高度不超过不超过2000m;

2.周围空气温度为-5℃~+40℃;

3.周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃;

4.离合器线圈的供电电压波动不超过+5%和-15%的额定电压;

5.摩擦片间需要有油润滑。



㈢、安装:

1.离合器安装前应清洗干净;

2.安装时应轴向固定,如分轴安装应保持同轴度为9级;

3.离合器工作时应向摩擦片供油。在高速运转和高频工作时,应采取轴心供油法(供应量见表);

4.离合器润滑油应清洁,否则会影响其使用可靠性。

主要性能参数:

Main Technical Data

规格

额定动力矩N.m

额定静力矩(≦) N.m

接通时间

(≦)S

断开时间

(≦)S

额定电压

D.C.V

线圈消耗功率(20℃)W

允许最高转速r/min

供油流量

L/min

5S

50

90

0.28

0.11

24

29

3000

0.40

10S

100

160

24

41

2500

0.7

20S

200

320

0.45

0.21

24

46

2500

0.7

35S

350

560

0.5

0.26

24

52

1900

0.9

50S

500

800

0.56

0.31

24

65

1900

1.2

160S

1600

2500

1.23

0.48

24

86

1500

1.4

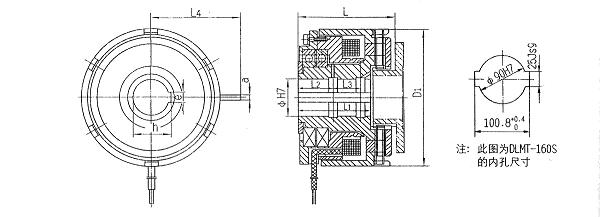

外形与安装尺寸

Overall and Installation Dimensions

规格

Size

径向尺寸Radial Dimensions

轴向尺Axial Dimensions

D1

Φ

e

h

a

L

L1

L2

L3

L4

5s

113

30

8F8

31.7

-

78

58.5

29

22

-

10s

133

40

12F8

42

-

84.5

60

30

23

-

20s

157

50

14F8

52.5

-

89

61

30

24

-

35s

180

54

15F8

57

8

102

72

40

24

140

50s

195

60

18JS9

63.3

8

107

72.5

38.5

26

147

160s

295

90

2X25JS9

100.8

12

205

140

80

52

190

规格

Size

齿数

Number of tllth

(Z)

模数

Modulus

(a)

压力角

Preesur Angle

(a)

节圆直径

Diameter of pitch

Circle

公法线长度

The Base Tangent Length

测跨齿数

Tooth Number of Measuring Span

5s

23

2

20°

46

15.4

3

10s

27

2

20°

54

21.3

4

20s

26

2.5

20°

65

19.3

3

35s

24

3

20°

72

23.15

3

50s

25

3

20°

75

23.19

3

160s

25

5

20°

125

38.65

3
