电磁离合器

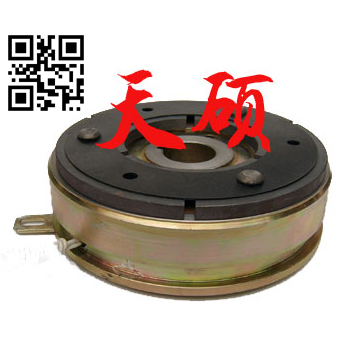

DDL3 系列 单片电磁离合器

DDL3系列单片电磁离合器只有一对摩擦付,它具有结构简单,安装方便,工作频率高,动作灵敏,无空载力矩,噪声低等特点,广泛应用于印刷,造纸,包装,医疗,建筑,纺织,船舶,办公机械,计算机外围设备,仪表,通讯等机械传动系统中完成离合、换向、变速、制动、定位等功能。
离合器在下列条件下能可靠的工作:
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

安装示意图

单片电磁离合器

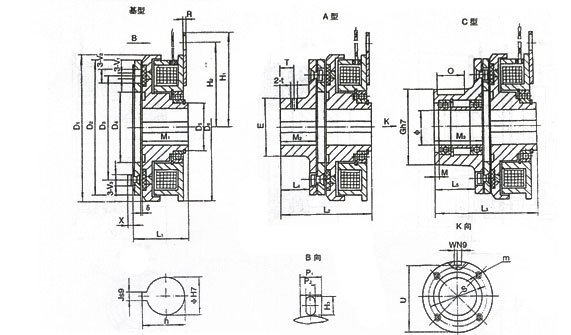

外形与安装尺寸

规格
Size

D1

D2

D3

D4

D5

D6

L1

L2

L3

L4

L5

M1

M2

M3

R

H1

H2

H3

1

85

80

60

41.5

25

85

34.5

54.5

63.5

16

25

30

20

29

2

65

57

10.5

2

106

100

76

51.5

30

106

39

64

74

20

30

33

25

35

2

70

62.5

11.5

4

133

125

95

61.5

40

133

44.5

74.5

90.5

24

40

37.5

30

46

2

85

77

11.5

8

169

160

120

79.5

55

169

50.5

88.5

107.5

3l

50

41.5

38

57

3.2

112

100

l8.5

16

212.5

200

158

l00

70

212.5

62

104

13l

33

60

51

42

69

3.5

140

125

20

25

253

241

185.5

120

85

253

70.5

120.5

147.5

38

65

58

50

77

4.5

156.5

141.5

24


规格
Size

p1

p2

v1

v2
v3
X

E

T

t
G
O
N
S
U
W
m
ф
h
e
δ
1
16
5.5
4.1
8
7.5
2.8
31
8
M5
45
15
2
37
42-0.10
5
3-M4深6
15
17.30+0.1
5
0.2
2
16
6.5
5.1
10.5
9
3.8
41
10
M5
55
20
3
47
51.5-0.10
6
4-M4深8
20
22.80+0.1
6
0.2
4
16
6.5
6.1
12
11
5
49
12
M6
64
30
3
52
60-0.20
8
4-M4深8
25
28.30+0.2
8
0.3
8
25
8.5
8.1
15
14
6
65
15
M8
175
35
3
62
71-0.20
8
6-M5深8
30
33.30+0.2
8
0.3
16
25
8.5
10.2
20
18.5
8
83
16
M8
100
45
4
84
94.5-0.20
14
6-M6深12
45
48.80+0.2
14
0.5
25
30
12.5
10.2
20
18.5
8
100
18
M10
110
50
6
100
104-0.20
16
6-M6深12
55
59.30+0.2
16
0.5
